Компания АКВАНН специализируется на строительстве и реконструкции градирен, а также осуществляет комплексное сервисное обслуживание после ввода в эксплуатацию. Градирни регулярно обследуются и испытываются, что позволяет продлить срок их службы и бесперебойную работу. При возникновении технической необходимости поставляются запасные комплектующие, проводится замена вентилятора и других габаритных частей.

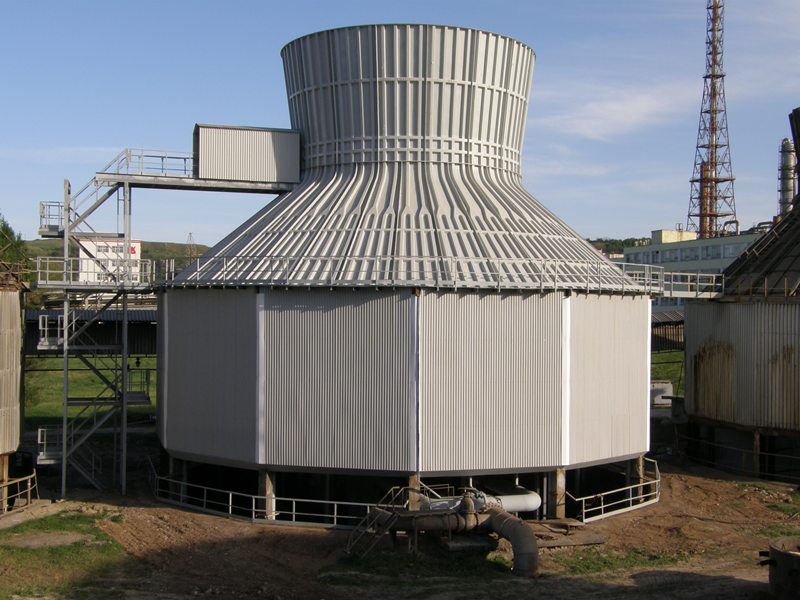

Градирни СК-400 и СК-1200
Градирни данных типов распространены на химических и нефтехимических предприятиях. Это специально модифицированные круглые вентиляторные градирни, площадь их орошения 400 и 1200 м2 соответственно.
Градирни СК-400 и СК-1200 имеют небольшую протяженность водопроводных коммуникаций, при этом повышенную единичную производительность, что уменьшает необходимую для нее территорию. Эти градирни эффективно работают в сложных климатических условиях, устойчивы к сильным ветрам и обмерзанию. Монтаж не требует значительных усилий.
Каркас градирни металлический или монолитный железобетонный, вентилятор производится из стали. Привод редукторный, может быть как нижнего, так и верхнего расположения.
При нижнем расположении редукторного привода электродвигатель и угловой редуктор располагается в машинном зале под градирней. В этом случае повышена нагрузка на упорный подшипник редуктора и приводные валы.

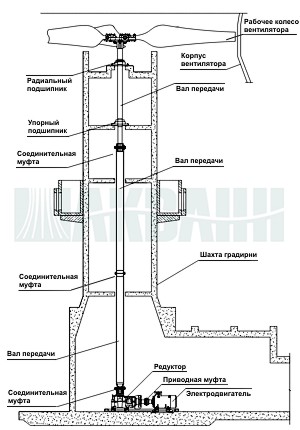

При верхнем размещении электродвигатель вала передачи и редуктор углового типа устанавливаются на опорной конструкции вне корпуса вентилятора.
Рабочие колеса вентиляторов изготавливаются из композитных материалов, армированных стекловолокном, благодаря чему улучшаются технические и эксплуатационные показатели, уровень шума снижается.
У рабочего колеса от трех до восьми лопастей, оно может иметь антистатическое покрытие, противокислотное, противощелочное, самозатухающее, высокотемпературное или низкотемпературное.
Корпус вентилятора градирни изготавливается из стеклопластика, что позволяет облегчить конструкцию более, чем в два раза.
Сравнительная таблица приводов вентилятора
Оборудование |
Нижний редукторный привод |
Верхний редукторный привод |
Электродвигатель |
Siemens / WEG мощностью до 250 кВт (СК-400), 800 кВт (СК-1200);Исполнение: IP 56, противоконденсатный обогрев, термисторная защита обмоток, датчики температуры подшипников, изолированный подшипниковый картридж, 3-х слойная окраска с финишным эпоксидным покрытием, метизы в антикоррозионном исполнении. |
|
Приводная муфта |
Эластичная муфта Rexnord / Гидромуфта Voith |
|
Редуктор |
Hansen углового типа (для нижнего привода - с усиленным упорным подшипником); Исполнение: SF>2, нагревательный элемент для масла, термостат, датчик температуры масла, датчик протока/давления масла, датчик загрязнения масла, лабиринтные уплотнения на валах, 3-х слойная окраска с финишным эпоксидным покрытием, метизы в антикоррозионном исполнении. |
|
Приводные валы |
Горизонтальный вал Rexnord из композитного материала. |
Система вертикальных валов Rexnord c соединительными муфтами и узлами крепления валов. Исполнение: нижний вал – углеродное волокно, средний и верхний вал – из стали. |
Рама привода |
Выполнена из стали горячего цинкования. Метизы в антикоррозионном исполнении. |
Ороситель
Это основной элемент конструкции, от которого зависит общая охлаждающая способность градирни. В зависимости от необходимой эффективности может быть пленочным и капельно-пленочным.
Пленочный ороситель подходит для систем со средней плотностью орошения до 10-15 м3/(м2*ч). Представляет собой блок из листов ПВХ двойного гофрирования, имеющих соединение с фиксирующими шайбами посредством трубок также из ПВХ.
Капельно-пленочный представляет собой блок из вертикальных сетчатых слоев. Такой ороситель больше подходит для систем, где в воде присутствует высокое содержание нерастворимых веществ, и при плотности орошения до 20 м3/(м2*ч).
Водоуловитель
Исходя из скорости воздушного потока, от объема каплеуноса и некоторых других факторов применяют водоуловители двух видов – «полуволна» или сетчатый с горизонтальными трубками.
«Полуволна»
Сетчатый водоуловитель
Система водораспределения (ВРС)

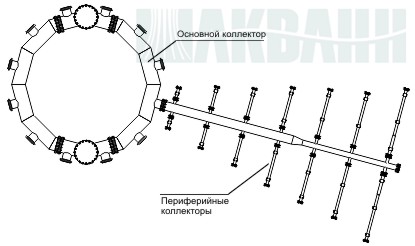

Представляет собой один основной коллектор и периферийные отводящие.
Форсунки системы распределения воды
В градирнях СК-400 и СК-1200 используются низконапорные форсунки ударного типа из полипропилена.
Водоподготовка
Деминерализирующая установка, предотвращающая концентрацию солей в оборотной воде как следствие испарения, располагается в отдельном помещении.

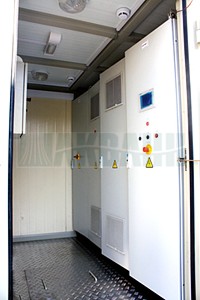

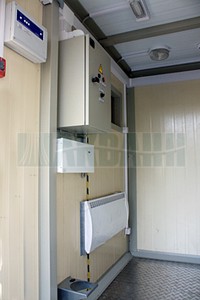

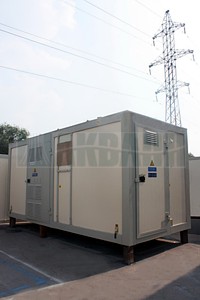

Блочная комплектная трансформаторная подстанция (БКТП)
Блок-модуль для автоматизации процесса рассчитан на бесперебойную работу до 25 лет, выдерживает температуру от -60°С до +50°С.
Вентиляторные секционные градирни АКВАНН
Вентиляторная секционная градирня предназначена для предприятий, расчетная температура воздуха у которых не ниже -40°С, давление ветра ниже 1,2 кПа, снеговая нагрузка до 3,2 кПа, и с сейсмической активностью в регионе установки до 8 баллов по шкале MSK-64.
Характеристики базовых моделей секционных градирен АКВАНН
Модель |
Размер секции1, |
Кол-во секций, |
Расход воды на секцию2, м3/ч |
Теплосъем летом, |
Тип привода, выносной – Р, соосный - Т |
Мощность привода, |
Масса метал. констр. на секцию4, т. |
АКВА - 16 |
4 x 4 |
1 - 5 |
80 - 400 |
до 15 |
Р или Т |
15 - 25 |
5 - 6 |
АКВА - 36 |
6 x 6 |
1 - 5 |
180 - 720 |
до 15 |
Р или Т |
25 - 37 |
7 - 8 |
АКВА - 64 |
8 x 8 |
1 - 5 |
320 - 1280 |
до 15 |
Р или Т |
37 - 75 |
13 - 16 |
АКВА - 100 |
10 x 10 |
1 - 5 |
500 - 2000 |
до 15 |
Р или Т3 |
75 - 160 |
18 - 19 |
АКВА - 1205 |
10 x 12 |
1 - 3 |
600 - 2400 |
до 15 |
Р или Т3 |
90 - 200 |
20 - 22 |
АКВА - 140 |
10 x 14 |
1 - 3 |
700 - 2800 |
до 15 |
Р или Т3 |
90 - 200 |
23 - 27 |
АКВА - 144 |
12 x 12 |
1 - 3 |
720 - 2880 |
до 15 |
Р |
110 - 200 |
24 - 25 |
АКВА - 192-1 |
12 x 16 |
1 - 3 |
960 - 3840 |
до 15 |
Р |
110 - 250 |
25 - 31 |
АКВА - 182 |
13.5 x 13.5 |
1 - 3 |
910 - 3650 |
до 15 |
Р |
110 - 250 |
26 - 28 |
АКВА - 196 |
14 x 14 |
1 - 3 |
980 - 3920 |
до 15 |
Р |
132 - 315 |
28 - 29 |
АКВА - 219 |
14.8 x 14.8 |
1 - 3 |
1100 - 4400 |
до 15 |
Р |
132 - 315 |
35 - 38 |
АКВА - 192-2 |
16 x 12 |
1 - 3 |
960 - 3840 |
до 15 |
Р |
110 - 250 |
30 - 31 |
АКВА - 256 |
16 x 16 |
1 - 3 |
1280 - 5120 |
до 15 |
Р |
132 - 355 |
37 - 41 |
АКВА - 324 |
18 x 18 |
1 - 3 |
1620 - 6480 |
до 15 |
Р |
132 - 400 |
44 - 48 |
1 - первое значение – длина секции со стороны воздухозаборного окна, второе значение – длина секции с торца;
2 – при расчета расхода воды плотность орошения варьировалась в пределах 5-20 м3/(ч*м2);
3 – при мощности свыше 90 кВт тип провода только выносной;
4 – масса в базовом исполнении с учетом площадок обслуживания без учета системы водораспределения. Снеговая нагрузка – IV регион, ветровая нагрузка – III/IV регион. Масса зависит от количества секций и комплектации;
5 – двухсекционный вариант заменяет градирню СК-400. Может устанавливаться на существующий водосборный резервуар градирни СК-400.
Максимальный перепад охлаждения воды летом может составлять 12-15°С.
Каркас градирни производится из стали с антикоррозийным покрытием или из стали горячего цинкования.
Вентилятор имеет от 3-х до 8-ми лопастей из стеклопластика, диаметр рабочего колеса вентилятора составляет от 2500 до 10400 мм.
Корпус вентилятора имеет ребристую поверхность, производится из композитных материалов, армированных стекловолокном. Промежуток между рабочим колесом вентилятора и стенкой корпуса составляет 3-4 см. Жесткие крепления уменьшают вибрацию и компенсируют воздействие работающего вентилятора.
Исходя из технических условий используются 4 типа корпусов вентиляторов:
ADW (эллиптический профиль диффузорной части)
ADK (цилиндрический профиль)
ADC (конический профиль)
ADD (эллиптический профиль)
Привод вентилятора может иметь как соосное расположение (внутри диффузора), так и внешнее (выносной редукторный привод.

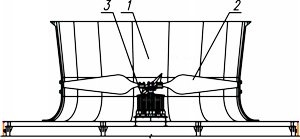

Схема соосного привода:
1. Корпус вентилятора
2. Рабочее колесо
3. Электродвигатель

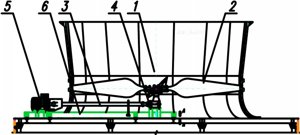

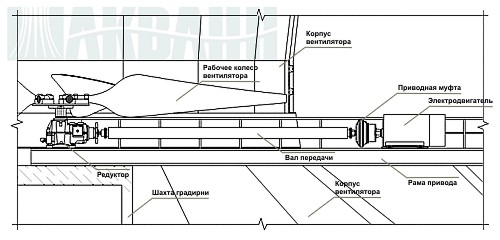

Схема выносного (редукторного) привода:
1. Корпус вентилятора
2. Рабочее колесо
3. Вал из композитных материалов
4. Редуктор в специальном исполнении
5. Электродвигатель
6. Опорная рама привода
Оросители для данного вида градирен используются пленочные, капельные и комбинированные, подбираются под необходимые технические условия. В отдельном помещении размещается система водоподготовки для деминерализации оборотной воды.
Технические характеристики секционных вентиляторных градирен
Показатель |
Значение |
Гидравлическая нагрузка, м3/ч |
32 - 6000 |
Тепловая нагрузка, МВт |
0,4 - 83,8 |
Размеры секции, м2 |
4х4 - 18х18 |
t max входящей воды, °С |
35 - 37 |
t min охлажденной воды, °С |
23 - 25 |
Диаметр вентиляторов, мм |
2500 - 10500 |
Тип привода |
Соосный / выносной |
Мощность используемых приводов, Вт |
11 - 250 |
Специальные технические разработки компании АКВАНН позволяют добиться высоких перепадов температур, снижения потребления энергии до 50%.
Каркас градирни изготавливается из металла с антикоррозийным покрытием или оцинкованного, монолитного бетона или профилированного стеклопластика. Комплектуется площадками обслуживания, защитными ограждениями, перилами, опорами и освещением.
Корпус вентилятора марки AD производится из композитных материалов, армированных стекловолокном с двойными стенками. Расстояние между лопастями рабочего колеса и корпусом менее 4 см. Исходя из технической необходимости комплектуется одним из четырех типов корпуса:
ADW (эллиптический профиль диффузорной части)
ADC (конический профиль)
ADK (цилиндрический профиль)
ADD (эллиптический профиль)
Рабочее колесо марки WTR изготавливается из стеклопластика, имеет диаметр до 20000 мм и от 3-х до 8-ми лопастей. Исходя из технической необходимости, применяется 5 типов профиля рабочего колеса.
1. Универсальный высокоскоростной профиль с линейной скоростью концов лопастей 61-81 м/с и низким шумовым показателем. Изготавливается из стеклопластика.
2. Универсальный среднескоростной профиль. При малом количестве лопастей способен обеспечить высокие показатели эффективности и экономическую выгоду.
3. Специальный низкоскоростной профиль. Геометрически сложен, имеет увеличенную рабочую площадь, что обеспечивает максимальную эффективность и очень низкий уровень шума.
4. Универсальный, высокоскоростной профиль, спроектирован специально, чтобы обеспечить максимальное давление при повышенном потоке прокачиваемой воздушной массы. Небольшое количество лопастей (4-5) делает такое колесо экономически более выгодным.
5. Специальный низкоскоростной профиль, обладает самыми низкими шумовыми показателями. Может применяться в жилых зонах.
Редуктор рассчитан на повышенные нагрузки и агрессивную среду эксплуатации градирни. При возникновении технической необходимости дополнительно комплектуется нагревательными элементами для легкого запуска при низких температурах.
Вал верхнего привода производится из углепластика, имеет эластичную муфту, выдерживает повышенные нагрузки. Имеет очень низкий вес, что делает монтаж гораздо легче.
Привод вентилятора сконструирован так, что обеспечивает экономию электроэнергии до 30-50%.
Водораспределительная система производится или целиком из стеклопластиковых труб, или частично из ПВХ, может быть изготовлена из стали.
Оросительная насадка комплектуется исходя из технических характеристик и необходимых условий эксплуатации.
Водоподготовительная система устанавливается по необходимости.

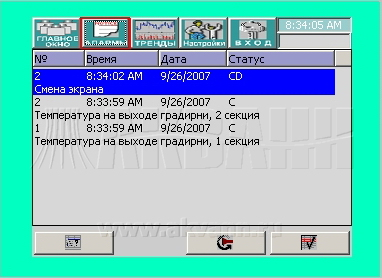

Автоматическая система управления позволяет мониторить такие показатели, как температура воздуха и воды на входе и выходе, вибрация привода, температура и давление масла в редукторе, температура подшипников качения и обмоток электродвигателя, а также другие.

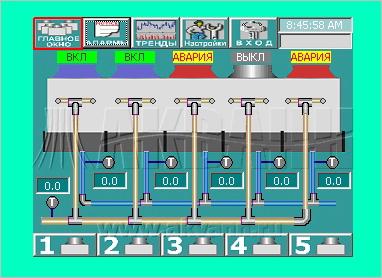

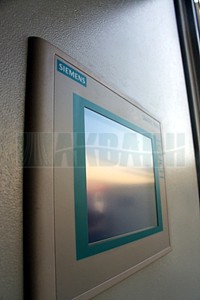

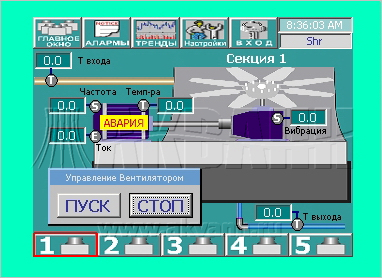

Экран пульта управления
Блочные малогабаритные градирни.
Малогабаритные градирни предназначены для небольших объемов охлаждаемой воды – от 1 м3/ч до 530 м3ч. Размер и вес позволяет установить ее в любом месте, включая крышу здания, а также легкий демонтаж. При необходимости комплектуется стеклопластиковым поддоном. Сегменты блоков и диффузор изготавливаются из стеклопластика с дополнительной антикоррозийной обработкой, что значительно повышает сроки службы градирни.
Управление полностью автоматизировано, позволяет быстро перейти на экономичный режим работы при понижении атмосферной температуры, что значительно экономит электроэнергию.

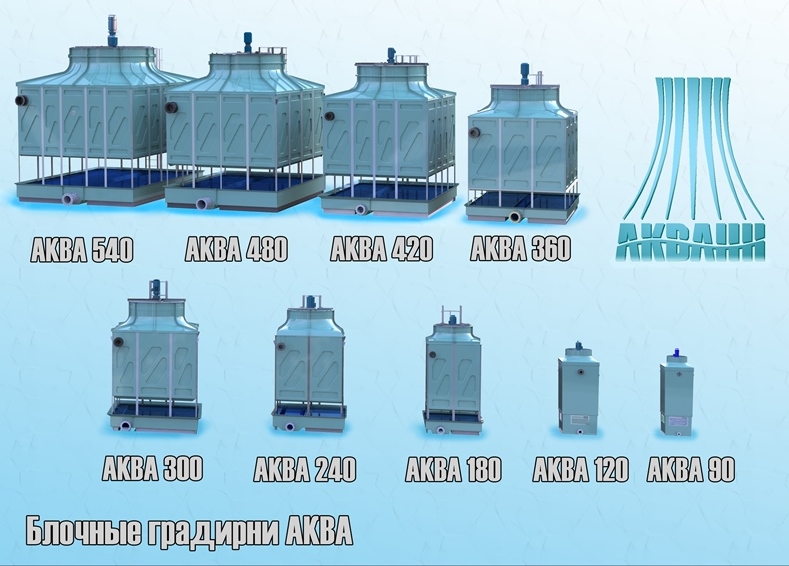

Параметры производительности градирен серии АКВА
Модель |
Гидравлическая нагрузка, м3/ч |
Тепловая нагрузка, кВт/ч |
АКВА-90 |
1-10 |
До 110 |
АКВА-120 |
8-25 |
До 200 |
АКВА-180 |
24-60 |
До 450 |
АКВА-240 |
40-100 |
До 800 |
АКВА-300 |
60-160 |
До 1250 |
АКВА-360 |
110-240 |
До 1800 |
АКВА-420 |
120-320 |
До 2450 |
АКВА-480 |
150-430 |
До 3200 |
АКВА-540 |
150-530 |
До 4000 |
Дополнительное оснащение:
- взрывозащищенное, противокислотное, противощелочное изготовление градирни;
- АСУТП с частотным преобразователем для контроля оборотов вентилятора и температурой охлажденной воды;
- двухскоростные электродвигатели
- шумоподавляющие маты
- высокая опорная рама из стали горячего цинкования для установки градирни;
- регулируемые жалюзи из оцинкованной стали;
- механическая и автоматическая запорно-регулирующая арматура;
- насосное оборудование;
- водосборные резервуары (при использовании градирен с емкостью-накопителем);
- оборудование для водоподготовки;
- реагенты для водоподготовки (антикоррозийный реагент и реагент-биоцид).
