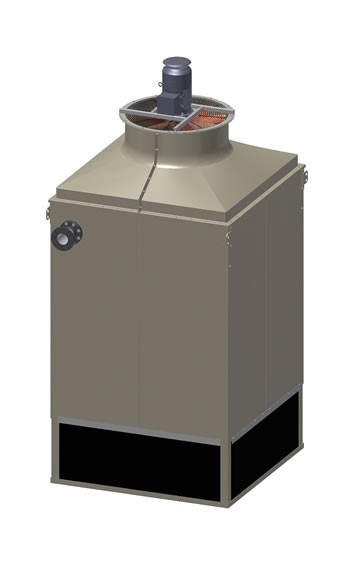

Компактные градирни BORA
Компактные градирни серии BORA применяются в сферах отраслях промышленности, и отличается высоким качеством и высокой эффективностью. Особенностью данного вида градирен является компактные размеры, градирни собираются на заводе и отправляются к заказчику сразу в готовом виде, что значительно ускоряет процесс монтажа. Долговечность высокая производительность и простота установки дает возможность понизить итоговую стоимость компактных градирен серии BORA.
Технические характеристики
Градирни Proficool FANS, изготавливаются с применением современных технологий и композитных материалов. Каркас градирен выполнятся из нержавеющей стали и армируется при помощи стекловолокна, что позволяет противодействовать высоким температурам, ультрафиолетовому излучению и износу и давая тем самым возможность применять градирни в самых сложных условиях. Водораспределительная система, оросители и форсунки традиционно изготавливаются из полипропилена и ПВХ.
Преимущества

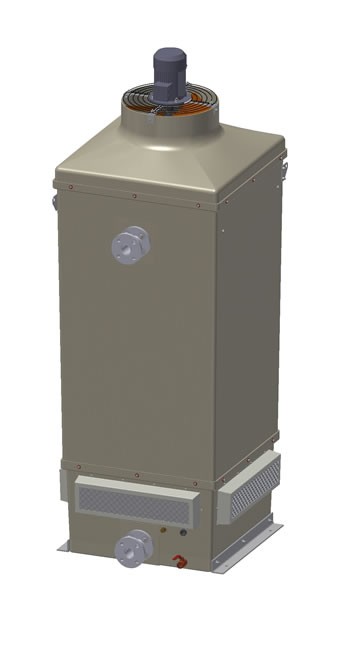

BORA 750
Технические характеристики |
|
Габариты: |
875 x 875 x 2425* mm |
Размер модуля: |
750 x 750 mm |
Диаметр вентилятора: |
450 mm |
Номинальная гидравлическая нагрузка: |
1 – 6 m3/h |
Мощность охлаждения: |
6 – 314 kW |
Вес градирни без воды: |
125 kg |
Наполнение: |
PRO12, выполнено из ПП/ПВХ |
Высота наполнения: |
600 mm |
Соединение |
|
Входной патрубок: |
DN 40 PN10 выполнено из ПВХ |
Króciec wylotowy: |
DN 40 PN10 выполнено из ПВХ |
Вентиляторный блок |
|
Вентилятор: |
WO 450/6-6/40/L/PPG |
Расход воздуха: |
Q = 1,3 m3/s |
Статическое давление: |
ΔPst = 95 Pa |
Плотность воздуха: |
ρ= 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 0,55 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |

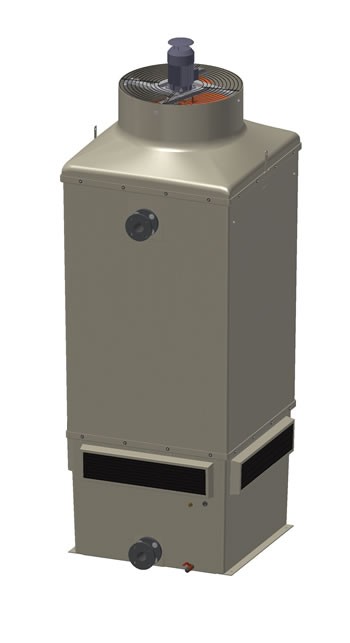

BORA 1250
Технические параметры |
|
Габариты: |
1210 x 1210 x 3421* mm |
Размер модуля: |
1150 x 1150 mm |
Диаметр вентилятора: |
800 mm |
Номинальная гидравлическая нагрузка: |
6 – 15 m3/h |
Мощность охлаждения: |
6 – 314 kW |
Вес градирни без воды: |
220 kg |
Наполнение: |
PRO12, выполнено из ПП/ПВХ |
Высота наполнения: |
900 mm |
Соединение |
|
Входной патрубок: |
DN 65 PN10 выполнено из ПВХ |
Выходной патрубок: |
DN 65 PN10 выполнено из ПВХ |
Вентиляторный блок |
|
Вентилятор: |
WO 800/5-5/25/B/PPG |
Расход воздуха: |
Q = 4 m3/s |
Статическое давление: |
ΔPst = 175 Pa |
Плотность воздуха: |
r = 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 1,5 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора.

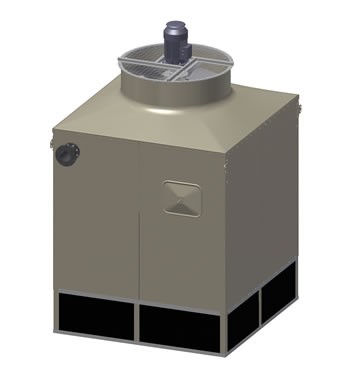

BORA 1600
Технические параметры |
|
Габариты: |
1730 x 1730 x 3980* mm |
Размер модуля: |
1600 x 1600 mm |
Диаметр вентилятора: |
900 mm |
Номинальная гидравлическая нагрузка: |
15 – 50 m3/h |
Мощность охлаждения: |
100 – 2620 kW |
Вес градирни без воды: |
476 kg |
Наполнение: |
PRO 12 / PRO19, выполнено из ПП/ПВХ |
Высота наполнения: |
1200 mm |
Соединение |
|
Выходной патрубок: |
DN 100 PN10 из ПВХ |
Вентиляторный блок |
|
Вентилятор: |
WO 900/9-9/40/B/PPG, N = 2,1kW |
Расход воздуха: |
Q = 7; 7,5 m3/s |
Статическое давление: |
ΔPst= 150; 175 Pa |
Плотность воздуха:: |
r = 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 3; 4; 5,5 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |
BORA 2400
Технические параметры |
|
Габариты: |
2402 x 2402 x 3983* mm |
Размер модуля: |
2400 x 2400 mm |
Диаметр вентилятора: |
1400 mm |
Номинальная гидравлическая нагрузка: |
50 – 100 m3/h |
Мощность охлаждения: |
300 – 5240 kW |
Вес градирни без воды: |
615 kg |
Наполнение: |
PRO12 / PRO19, выполнено из ПП/ПВХ |
Высота наполнения: |
1200 mm |
Соединение |
|
Входной патрубок: |
DN 150 PN10 из ПВХ |
Вентиляторный блок |
|
Вентилятор: |
WO1386 - 4 - (7) |
Расход воздуха: |
Q = переменный до 18 m3/s |
Статическое давление: |
ΔPst = переменный до 180 Pa |
Плотность воздуха: |
r = 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 4; 5,5; 7,5; 11 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора./span>

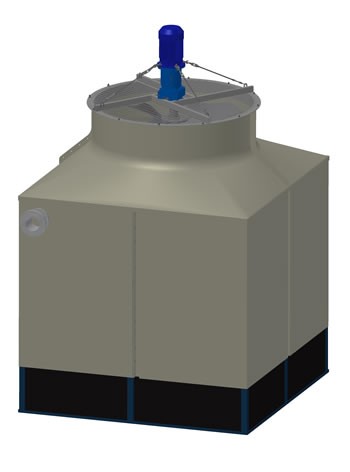

Технические параметры |
|
Габариты: |
3012 x 3012 x 4719* mm |
Размер модуля: |
3000 x 3000 mm |
Диаметр вентилятора: |
2000 mm |
Номинальная гидравлическая нагрузка: |
80 – 200 m3/h |
Мощность охлаждения: |
450 – 11640 kW |
Вес градирни без воды: |
800 kg |
Наполнение: |
PRO12 / PRO19, выполнено из ПП/ПВХ |
Высота наполнения: |
1200 mm |
Соединение |
|
Входной патрубок: |
DN 200 PN10 из ПВХ |
Вентиляторный блок |
|
Вентилятор: |
WO1980 - 5 - (7) |
Расход воздуха: |
Q = переменный до 29 m3/s |
Статическое давление: |
ΔPst = переменный до 200 Pa |
Плотность воздуха: |
r = 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 5,5; 7,5; 11; 15 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора.

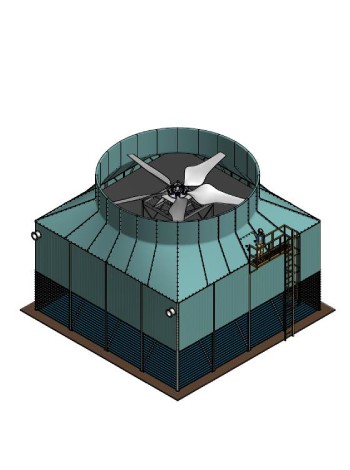

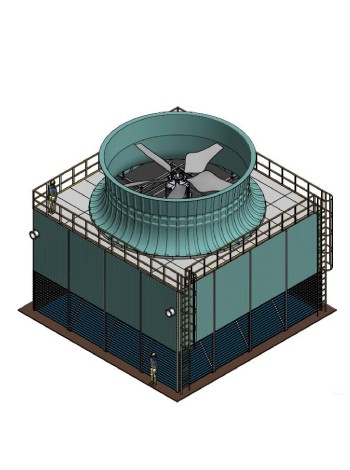

Градирни BORA, смонтированные на месте эксплуатации
Смонтированные на месте установки градирни применяются в разных промышленных отраслях и обладают высокой эффективностью и отличным качеством. Данная модель градирен собирается непосредственно на месте установки и отличается высокой скоростью монтажа, большой прочностью, производительностью, удобством технического обслуживания и низкой конечной стоимостью.
Технические характеристики
Градирни Proficool FANS, изготавливаются с применением современных технологий и композитных материалов. Каркас градирен выполнятся из нержавеющей стали и армируется при помощи стекловолокна, что позволяет противодействовать высоким температурам, ультрафиолетовому излучению и износу и давая тем самым возможность применять градирни в самых сложных условиях. Водораспределительная система, оросители и форсунки традиционно изготавливаются из полипропилена и ПВХ.

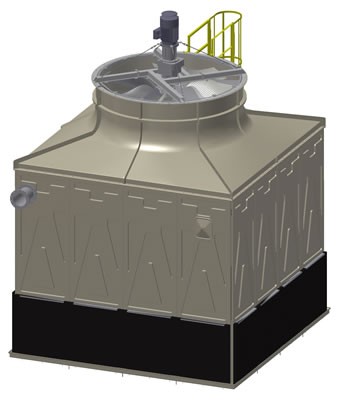

BORA 3750
Технические параметры |
|
Габариты: |
3914 x 3914 x 6211* mm |
Размер модуля: |
3750 x 3750 mm |
Диаметр вентилятора: |
2500 mm |
Номинальная гидравлическая нагрузка: |
100 – 250 m3/h |
Мощность охлаждения: |
600 – 15700 kW |
Вес градирни без воды: |
2 870 kg |
Наполнение: |
PRO12 / PRO19 выполнено из ПП/ПВХ |
Высота наполнения: |
1500 mm |
Соединение |
|
Входной патрубок: |
DN 250 PN10 из ПВХ |
Вентиляторный блок |
|
Вентилятор: |
WO2475 - 4 - (7) |
Расход воздуха: |
Q = переменный до 45 m3/s |
Статическое давление: |
ΔPst = переменный до 200 Pa |
Плотность воздуха: |
r = 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 11; 15; 18,5 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора.

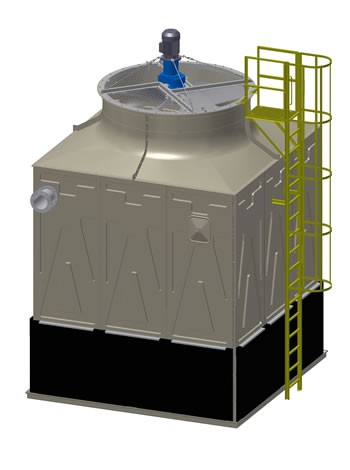

BORA 5000
Технические параметры |
|
Габариты: |
5160 x 5160 x 7186* mm |
Размер модуля: |
5000 x 5000 mm |
Диаметр вентилятора: |
3200 mm |
Номинальная гидравлическая нагрузка: |
200 – 500 m3/h |
Мощность охлаждения: |
1200 – 26200 kW |
Вес градирни без воды: |
4 400 kg |
Наполнение: |
PRO12 / PRO19 выполнено из ПП/ПВХ |
Высота наполнения: |
1500 mm |
Соединение |
|
Входной патрубок: |
DN 300 PN10 из ПП |
Вентиляторный блок |
|
Вентилятор: |
WO3048 - 5 - (7) |
Расход воздуха: |
Q = переменный до 80 m3/s |
Статическое давление: |
ΔPst = переменный до 210 Pa |
Плотность воздуха: |
r = 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 18,5; 22; 30; 37 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора.
BORA 7500
Технические параметры |
|
Габариты: |
7630 x 7630 x 8119* mm |
Размер модуля: |
7500 x 7500 mm |
Диаметр вентилятора: |
4480 mm |
Номинальная гидравлическая нагрузка: |
600 – 1200 m3/h |
Мощность охлаждения: |
3490 – 36370 kW |
Вес градирни без воды: |
9 250 kg |
Наполнение: |
PRO12 / PRO19 выполнено из ПП/ПВХ |
Высота наполнения: |
1500 mm |
Соединение |
|
Входной патрубок: |
2 x DN 300 PN10 из ПП |
Вентиляторный блок |
|
Вентилятор: |
WO4267 - 4 - (7) |
Расход воздуха: |
Q = переменный до 170 m3/s |
Статическое давление: |
ΔPst = переменный до 210 Pa |
Плотность воздуха: |
r = 1,13 kg/m3 |
Параметры двигателя |
|
Мощность: |
Ns = 45; 55; 60,5; 75 kW |
Напряжение питания: |
U = 400 V |
Тип корпуса/степень защиты: |
IM 3011(V1) / IP 56 |
Частота: |
f = 50 Hz |
Класс изоляции: |
F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора.

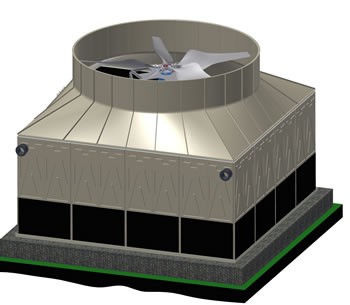

BORA 10000
Технические параметры |
|
Габариты: |
10310 x 10310 x 8242 mm |
Размер модуля: |
10 000 x10 000 mm |
Диаметр вентилятора: |
8000 mm |
Номинальная гидравлическая нагрузка: |
1100-2300 m3/h |
Мощность охлаждения: |
7560 – 69830 kW |
Вес градирни без воды: |
17 000 kg |
Наполнение: |
PRO12 / PRO19 выполнено из ПП/ПВХ |
Высота наполнения: |
1500 mm |
Соединение | |
Входной патрубок: | 2 x DN 350 PN10 из ПП |
Вентиляторный блок | |
Вентилятор: | WO7920 - 4 - (7) |
Расход воздуха: | Q = переменный до 330 m3/s |
Статическое давление: | ΔPst = переменный до 180 Pa |
Плотность воздуха: | r = 1,13 kg/m3 |
Параметры двигателя | |
Мощность: | Ns = 75; 90; 110; 132 kW |
Напряжение питания: | U = 400 V |
Тип корпуса/степень защиты: | IM 3011(V1) / IP 56 |
Частота: | f = 50 Hz |
Класс изоляции: | F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора.
BORA 10000 ECO
Технические параметры | |
Габариты: | 10146 x 10146 x 8252 mm |
Размер модуля: | 10 000 x10 000 mm |
Диаметр вентилятора: | 8000 mm |
Номинальная гидравлическая нагрузка: | 1100-2300 m3/h |
Мощность охлаждения: | 7560 – 69830 kW |
Вес градирни без воды: | 15 000 kg |
Наполнение: | PRO12 / PRO19 выполнено из ПП/ПВХ |
Высота наполнения: | 1500 mm |
Соединение | |
Входной патрубок: | 2 x DN 350 PN10 из ПП |
Вентиляторный блок | |
Вентилятор: | WO7920 - 4 - (7) |
Расход воздуха: | Q = переменный до 330 m3/s |
Статическое давление: | ΔPst= переменный до 180 Pa |
Плотность воздуха: | r = 1,13 kg/m3 |
Параметры двигателя | |
Мощность: | Ns = 75; 90; 110; 132 kW |
Напряжение питания: | U = 400 V |
Тип корпуса/степень защиты: | IM 3011(V1) / IP 56 |
Частота: | f = 50 Hz |
Класс изоляции: | F |
*примерные размеры – итоговая высота градирни зависит от типа установленного двигателя/моторедуктора.
ECOPLUS-BORA 10000
Технические параметры | |
Габариты: | 10146 x 10146 x 9260 mm |
Размер модуля: | 10 000 x10 000 mm |
Диаметр вентилятора: | 7000 mm |
Номинальная гидравлическая нагрузка: | 1100-2300 m3/h |
Мощность охлаждения: | 7560 – 69830 kW |
Вес градирни без воды: | 18 000 kg |
Наполнение: | PRO12 / PRO19 выполнено из ПП/ПВХ |
Высота наполнения: | 1500 mm |
Соединение | |
Входной патрубок: | 2 x DN 350 PN10 из ПП |
Вентиляторный блок | |
Вентилятор: | WO6930 - 4 - (7) |
Расход воздуха: | Q = переменный до 320 m3/s |
Статическое давление: | ΔPst= переменный до 180 Pa |
Плотность воздуха: | r = 1,13 kg/m3 |
Параметры двигателя | |
Мощность: | Ns = 75; 90; 110; 132 kW |
Напряжение питания: | U = 400 V |
Тип корпуса/степень защиты: | IM 3011(V1) / IP 56 |
Частота: | f = 50 Hz |
Класс изоляции: | F |

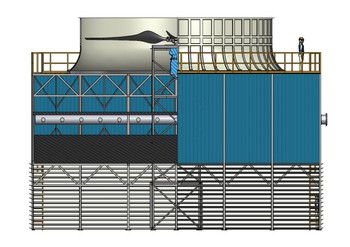

Градирни CT-BORA из стеклопластика (FRP)
Градирни серии CT-BORA изготавливаются из композитных материалов высочайшего качества и отличаются особой прочностью и сопротивляемости к коррозии и воздействию негативных атмосферных факторов. Конструкция градирен позволяет обеспечить легкий и бесперебойный доступ к любым участкам конструкции, что дает возможность быстро и своевременно проводить техническое обслуживание и выполнять замену деталей.
Градирни данной серии имеют высокое качество и низкую стоимость вследствие того что основным материалом конструкции является стеклопластик (FRP).
Преимущества
Технические характеристики
Тип градирни: | CT-BORA 12000 | CT-BORA 13600 | CT-BORA 15300 | CT-BORA 17000 | CT-BORA 18700 |
Размер модуля: | 11900 x 11900 mm | 13600 x 13600 mm | 15300 x 15300 mm | 17000 x 17000 mm | 18700 x 18700 mm |
Диаметр вентилятора: | 7920 mm | 7920 mm | 9900 mm | 10400 mm | 10400 mm |
Номинальная гидравлическая нагрузка: | 4000 m3/h | 5100 m3/h | 6600 m3/h | 8300 m3/h | 10000 m3/h |
Мощность охлаждения: | 23000 kW | 29400 kW | 38000 kW | 47850 kW | 57650 kW |
Наполнение: | выполнено из ПП/ПВХ | выполнено из ПП/ПВХ | выполнено из ПП/ПВХ | выполнено из ПП/ПВХ | выполнено из ПП/ПВХ |
Высота наполнения: | 1500 mm | 1500 mm | 1500 mm | 1800 mm | 1800 mm |
Применение
Градирни CT-BORA применяются во многих промышленных сферах, таких как энергетическая, химическая, металлургическая и многие другие виды промышленности, а также в гражданских и общественных постройках.

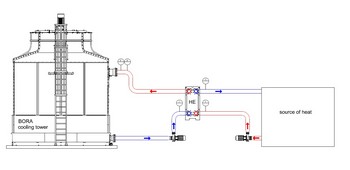

Градирни HE-BORA с пластинчатым теплообменником
Градирни HE-BORA используют охлаждающую воду в замкнутом цикле, обеспечивая эффективное охлаждение, способствуя дополнительной экономии и компактному расположению. Вода в таких градирнях лишена контакта с внешней средой, что позволяет избежать её загрязнения. Применяется, как правило, в пищевой и химической отрасли промышленности.
Преимущества
Технические характеристики
Тип | Мощность [кВт] | Мощность вентилятора [кВт] | Мощность насоса [кВт] | ||
35oC /30oC | 40oC /30oC | ||||
HE-BORA 1600 | 289 | 577 | 1,5(3) | 4 | 3 |
HE-BORA 2400 | 577 | 1150 | 3 | 5,5 | 7,5 |
HE-BORA 3000 | 1155 | 2299 | 5,5 | 15 | 15 |
HE-BORA 3750 | 1732 | 3449 | 5,5 | 15 | 30 |
HE-BORA 5000 | 2887 | 5748 | 7,5 | 22 | 45 |
Тип | Размер [мм] | ||||
A | B | C | D | E | |
HE-BORA 1600 | 1980 | 2693 | 4025 | 100 | 100 |
HE-BORA 2400 | 2428 | 3512 | 4524 | 100 | 100 |
HE-BORA 3000 | 4331 | 4324 | 5677 | 150 | 150 |
HE-BORA 3750 | 5148 | 5258 | 6393 | 150 | 150 |
HE-BORA 5000 | 6024 | 6853 | 6895 | 200 | 200 |
Применение
Градирни CT-BORA применяются во многих промышленных сферах, таких как энергетическая, химическая, металлургическая и многие другие виды промышленности, а также в гражданских и общественных постройках.
Градирни FD-BORA, с принудительной тягой и нагнетательным вентилятором
Градирня FD-BORA, с принудительной тягой и нагнетательным вентилятором, расположенным с боковой стороны градирни, отличаются экономичностью и высокой эффективностью. Конструкция градирен FD-BORA имеет компактные размеры, что позволяет облегчить процесс транспортировки и монтажа градирни. Применение композитных материалов в сочетании с вентиляторами принудительного забора воздуха, позволят применять градирню FD-BORA в самых суровых промышленных и климатических условиях.
Преимущества
Применение
Градирни CT-BORA применяются во многих промышленных сферах, таких как энергетическая, химическая, металлургическая и многие другие виды промышленности, а также в гражданских и общественных постройках.
Запасные части
Компания Proficool FANS занимается поставкой запасных частей и элементов градирен.
Ассортимент запасных частей:
- обшивка градирни,
- система привода и трансмиссии,
- рабочее колесо вентилятора,
- диффузор,
- оросители, водоуловители, впускные жалюзи,
- форсунки оросителя и аппараты распыления,
- шумопоглащающие маты,
- водораспределители, присоединительные патрубки и другое.
