Градирни обеспечивают устойчивую и долговечную работу компрессорных установок, холодильных машин, индукционных печей, машин для литья под давлением, вагранок, установок ТВЧ, вычислительных комплексов и др. аппаратов, требующих отбора тепла.
Градирни выпускаются в полной заводской готовности и не требуют дополнительных капитальных вложений и производственных площадей; сокращают потребление воды не менее чем в 2 раза; окупают себя за 2-3 месяца.

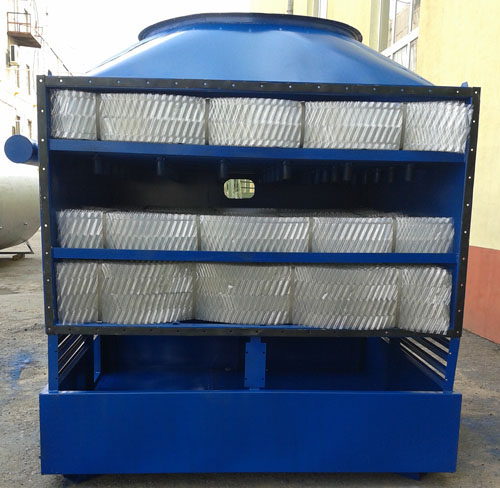

Градирни используются в любых климатических условиях СНГ. Ороситель и каплеуловитель набраны из гофрированных пластин пленочных полимерных материалов.
Наше предприятие выпускает вентиляторные градирни типа "ИВА" и "Харьков", в двух исполнениях:
• исполнение 1 (стальные и окрашенные)
• исполнение 2 (из нержавеющей стали).
По желанию заказчика градирни комплектуются автоматическим пультом управления.
Показатели |
Параметры |
||||||
Ива-25 |
Ива-40 |
Ива-80 |
Ива-100 |
Ива-150 |
Ива-200 |
Ива-250 |
|
Производительность при температуре наружного воздуха по влажному термометру 190С, влажности наружного воздуха 57% и температуре воды на входе в градирню 320С, ккал/час |
25 000 |
40 000 |
80 000 |
100 000 |
150 000 |
200 000 |
250 000 |
Номинальное кол-во циркулирующей воды, м.куб./час |
5 |
8 |
16 |
20 |
30 |
40 |
50 |
Расход воздуха, м.куб./час |
5 000 |
5 600 |
8 000 |
16 000 |
25 300 |
32 000 |
33 000 |
Вентилятор осевой, ВО 06-300 № |
6,3 |
6,3 |
6,3 |
10 |
10 |
12,5 |
12,5 |
Мощность эл.двигателя вентилятора, кВт |
0,37 |
0,37 |
0,75 |
2,2 |
3 |
4 |
5,5 |
Кол-во оборотов эл.дв. вентилятора, об/мин |
1 000 |
1 000 |
1 000 |
1 000 |
1 000 |
750 |
750 |
Длина, мм |
803 |
803 |
1100 |
1220 |
1459 |
2206 |
2240 |
Ширина, мм |
763 |
763 |
1090 |
1150 |
1415 |
2136 |
2170 |
Высота, мм |
1630 |
1670 |
1640 |
1950 |
2110 |
2415 |
2490 |
Масса без воды, кг |
180 |
185 |
330 |
420 |
485 |
985 |
1000 |
Показатели |
Параметры |
|||||
Ива-300 |
Ива-400 |
Ива-500 |
Ива-750 |
Харьков-1000 |
Ива-1500 |
|
Производительность при температуре наружного воздуха по влажному термометру 190С, влажности наружного воздуха 57% и температуре воды на входе в градирню 320С, ккал/час |
300 000 |
400 000 |
500 000 |
750 000 |
1 000 000 |
1 500 000 |
Номинальное кол-во циркулирующей воды, м.куб./час |
60 |
80 |
100 |
150 |
200 |
300 |
Расход воздуха, м.куб./час |
49 000 |
52 800 |
53 300 |
59 500 |
54 600 |
130 000 |
Вентилятор осевой, ВО 06-300 № |
12,5 |
12,5 |
12,5 |
12,5 |
12,5 |
12,5 |
Мощность эл.двигателя вентилятора, кВт |
4 |
7,5 |
7,5 |
7,5 |
7,5 |
2*7,5 |
Кол-во оборотов эл.дв. вентилятора, об/мин |
950 |
750 |
950 |
950 |
950 |
1 000 |
Длина, мм |
2240 |
2240 |
2240 |
2240 |
Ø 3175 |
4272 |
Ширина, мм |
2180 |
2180 |
2180 |
2180 |
h 3785 |
2192 |
Высота, мм |
2500 |
2560 |
3350 |
3380 |
3200 |
|
Масса без воды, кг |
1080 |
110 |
1200 |
1280 |
1228 |
2400 |
