Компания NCT является первым в России разработчиком и изготовителем мокрых градирен, вышедшим на международный рынок. Вся продукция компании изготовлена с использованием самых передовых технологий и соответствует наиболее строгим европейским стандартам качества и надежности.

Сотрудниками компании NCT налажен полный производственный цикл от разработки до производства, с последующим внедрением оборудования. Благодаря собственному разделу разработки, компанией NCT внедряются самые современные и инновационные решения, касающиеся повышения эффективности и качества выпускаемого оборудования.

За счет внедрения расширенной системы качества, все производственные линии компании NCT выпускают продукцию согласно требованиям стандарта качества ISO9000.

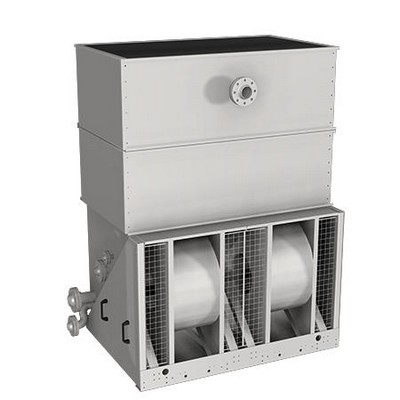

ГРАДИРНИ VR1-1

Номинальный расход воды: 40 м³/ч

Номинальная мощность охлаждения: 230 кВт

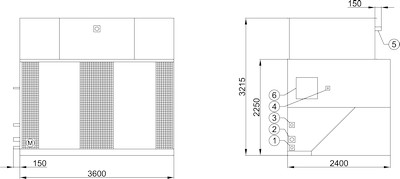

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR1-1-XYZ-O	3582	1982	1283	3215	3600	2400	1х11	1х150	1х200
VR1-1-XYZ-P	3605	2005	1260	3215	3600	2400	1х15	1х150	1х200
VR1-1-XYZ-Q	3619	2019	1272	3215	3600	2400	1х18,5	1х150	1х200
VR1-1-XYZ-R	3656	2056	1209	3215	3600	2400	1х22	1х150	1х200
VR1-1-XYZ-S	3691	2091	1244	3215	3600	2400	1х30	1х150	1х200

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

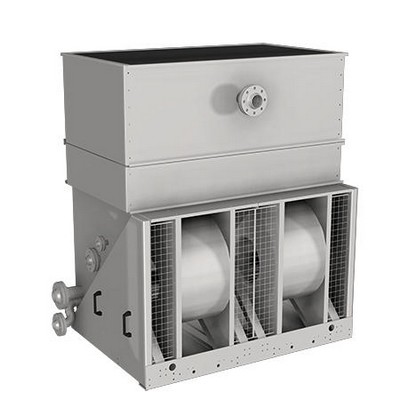

ГРАДИРНИ VR1-2

Номинальный расход воды: 95 м³/ч

Номинальная мощность охлаждения: 550 кВт

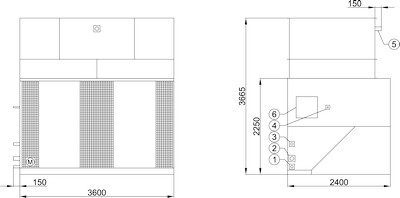

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR1-2-XYZ-O	3869	2269	1304	3665	3600	2400	1х11	1х150	1х200
VR1-2-XYZ-P	3892	2292	1327	3665	3600	2400	1х15	1х150	1х200
VR1-2-XYZ-Q	3906	2306	1341	3665	3600	2400	1х18,5	1х150	1х200
VR1-2-XYZ-R	3943	2343	1378	3665	3600	2400	1х22	1х150	1х200
VR1-2-XYZ-S	3978	2378	1413	3665	3600	2400	1х30	1х150	1х200

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

ГРАДИРНИ VR1-3

Номинальный расход воды: 140 м³/ч

Номинальная мощность охлаждения: 800 кВт

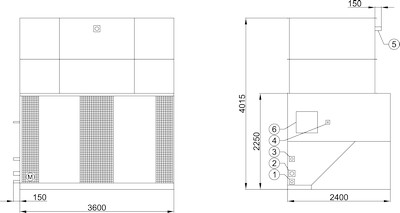

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR1-3-XYZ-P	4116	2516	1459	4015	3600	2400	1х15	1х150	1х200
VR1-3-XYZ-Q	4130	2530	1473	4015	3600	2400	1х18,5	1х150	1х200
VR1-3-XYZ-R	4167	2567	1510	4015	3600	2400	1х22	1х150	1х200
VR1-3-XYZ-S	4202	2602	1545	4015	3600	2400	1х30	1х150	1х200
VR1-3-XYZ-T	4240	2640	1583	4015	3600	2400	1х37	1х150	1х200

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

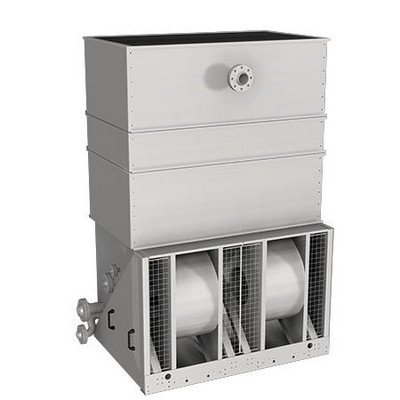

ГРАДИРНИ VR1-4

Номинальный расход воды: 190 м³/ч

Номинальная мощность охлаждения: 1 100 кВт

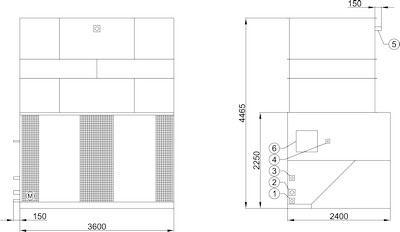

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR1-4-XYZ-P	4404	2804	1628	4465	3600	2400	1х15	1х150	1х200
VR1-4-XYZ-Q	4418	2818	1642	4465	3600	2400	1х18,5	1х150	1х200
VR1-4-XYZ-R	4455	2855	1679	4465	3600	2400	1х22	1х150	1х200
VR1-4-XYZ-S	4490	2890	1714	4465	3600	2400	1х30	1х150	1х200
VR1-4-XYZ-T	4528	2928	1752	4465	3600	2400	1х37	1х150	1х200

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

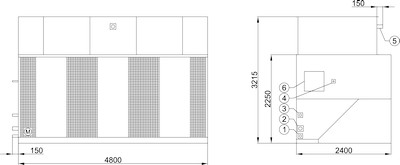

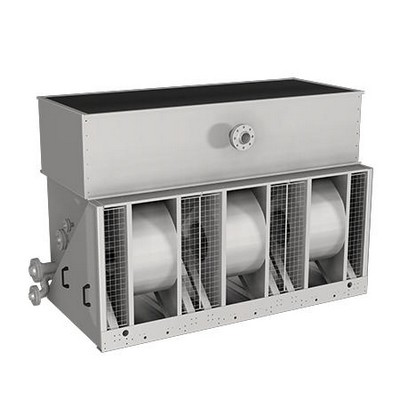

ГРАДИРНИ VR2-1

Номинальный расход воды: 235 м³/ч

Номинальная мощность охлаждения: 1 400 кВт

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR2-1-XYZ-P	4955	2655	1526	3215	4800	2400	1х15	1х200	1х250
VR2-1-XYZ-Q	4969	2669	1540	3215	4800	2400	1х18,5	1х200	1х250
VR2-1-XYZ-R	5006	2706	1577	3215	4800	2400	1х22	1х200	1х250
VR2-1-XYZ-S	5041	2741	1612	3215	4800	2400	1х30	1х200	1х250
VR2-1-XYZ-T	5079	2779	1650	3215	4800	2400	1х37	1х200	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

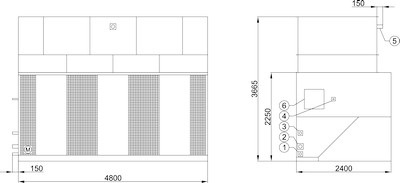

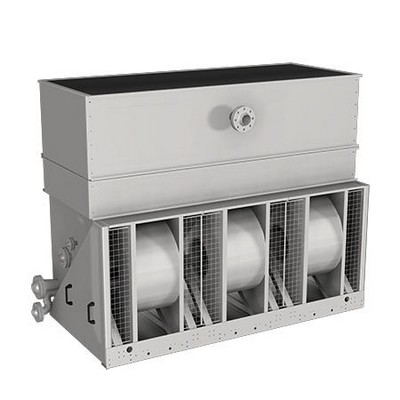

ГРАДИРНИ VR2-2

Номинальный расход воды: 280 м³/ч

Номинальная мощность охлаждения: 1 600 кВт

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR2-2-XYZ-P	5338	3038	1752	3665	4800	2400	1х15	1х200	1х250
VR2-2-XYZ-Q	5352	3052	1766	3665	4800	2400	1х18,5	1х200	1х250
VR2-2-XYZ-R	5389	3089	1803	3665	4800	2400	1х22	1х200	1х250
VR2-2-XYZ-S	5424	3124	1838	3665	4800	2400	1х30	1х200	1х250
VR2-2-XYZ-T	5462	3162	1876	3665	4800	2400	1х37	1х200	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

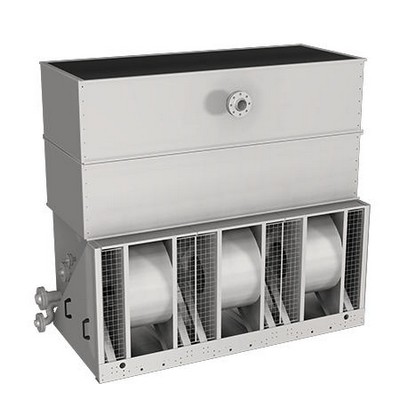

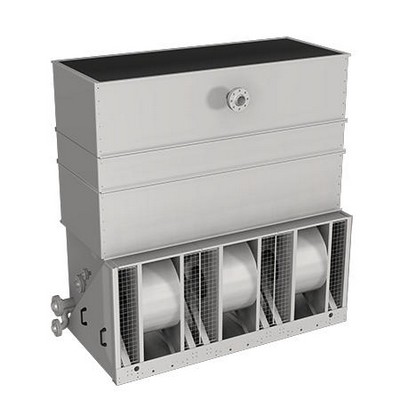

ГРАДИРНИ VR2-3

Номинальный расход воды: 330 м³/ч

Номинальная мощность охлаждения: 1 900 кВт

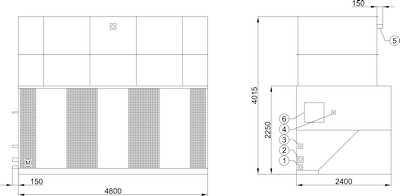

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR2-3-XYZ-Q	5651	3351	1941	4015	4800	2400	1х18,5	1х200	1х250
VR2-3-XYZ-R	5688	3388	1978	4015	4800	2400	1х22	1х200	1х250
VR2-3-XYZ-S	5723	3423	2013	4015	4800	2400	1х30	1х200	1х250
VR2-3-XYZ-T	5785	3485	2051	4015	4800	2400	1х37	1х200	1х250
VR2-3-XYZ-U	5798	3498	2088	4015	4800	2400	1х45	1х200	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

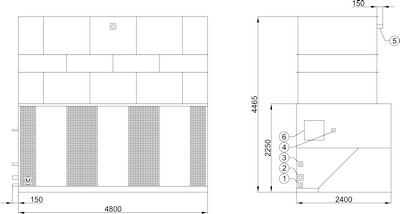

ГРАДИРНИ VR2-4

Номинальный расход воды: 375 м³/ч

Номинальная мощность охлаждения: 2 200 кВт

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR2-4-XYZ-Q	6034	3734	2167	4465	4800	2400	1х18,5	1х200	1х250
VR2-4-XYZ-R	6071	3771	2204	4465	4800	2400	1х22	1х200	1х250
VR2-4-XYZ-S	6106	3806	2239	4465	4800	2400	1х30	1х200	1х250
VR2-4-XYZ-T	6144	3844	2277	4465	4800	2400	1х37	1х200	1х250
VR2-4-XYZ-U	6181	3881	2314	4465	4800	2400	1х45	1х200	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

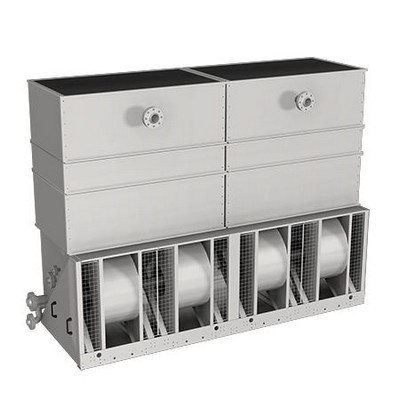

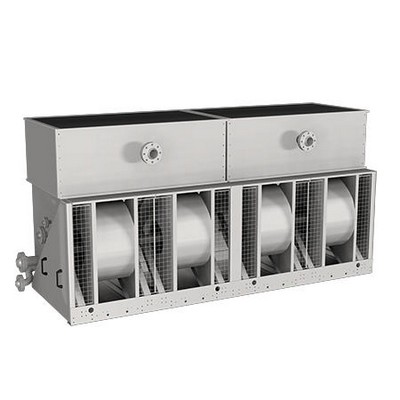

ГРАДИРНИ VR3-1

Номинальный расход воды: 420 м³/ч

Номинальная мощность охлаждения: 2 400 кВт

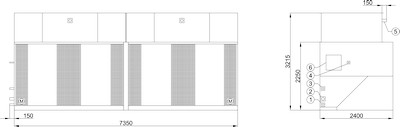

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR3-1-XYZ-O	7249	4049	2321	3215	7350	2400	2х11	2х150	1х250
VR3-1-XYZ-P	7295	4095	2367	3215	7350	2400	2х15	2х150	1х250
VR3-1-XYZ-Q	7323	4123	2395	3215	7350	2400	2х18,5	2х150	1х250
VR3-1-XYZ-R	7397	4197	2469	3215	7350	2400	2х22	2х150	1х250
VR3-1-XYZ-S	7467	4267	2539	3215	7350	2400	2х30	2х150	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

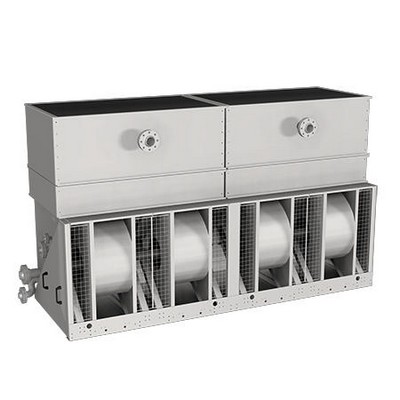

ГРАДИРНИ VR3-2

Номинальный расход воды: 460 м³/ч

Номинальная мощность охлаждения: 2 700 кВт

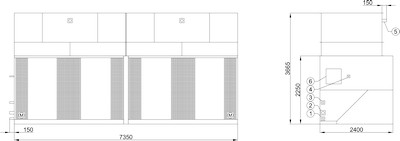

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR3-2-XYZ-O	7836	4636	2666	3665	7350	2400	2х11	2х150	1х250
VR3-2-XYZ-P	7882	4682	2712	3665	7350	2400	2х15	2х150	1х250
VR3-2-XYZ-Q	7910	4710	2740	3665	7350	2400	2х18,5	2х150	1х250
VR3-2-XYZ-R	7984	4784	2814	3665	7350	2400	2х22	2х150	1х250
VR3-2-XYZ-S	8054	4854	2884	3665	7350	2400	2х30	2х150	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

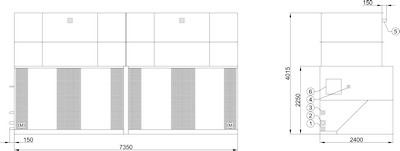

ГРАДИРНИ VR3-3

Номинальный расход воды: 500 м³/ч

Номинальная мощность охлаждения: 2 900 кВт

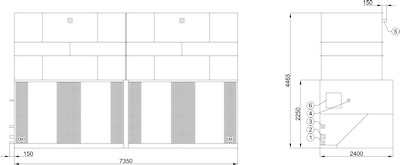

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR3-3-XYZ-P	8339	5139	2981	4015	7350	2400	2х15	2х150	1х250
VR3-3-XYZ-Q	8367	5167	3009	4015	7350	2400	2х18,5	2х150	1х250
VR3-3-XYZ-R	8441	5241	3083	4015	7350	2400	2х22	2х150	1х250
VR3-3-XYZ-S	8511	5311	3153	4015	7350	2400	2х30	2х150	1х250
VR3-3-XYZ-T	8587	5387	3229	4015	7350	2400	2х37	2х150	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

ГРАДИРНИ VR3-4

Номинальный расход воды: 550 м³/ч

Номинальная мощность охлаждения: 3 200 кВт

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR3-4-XYZ-P	8926	5726	3326	4465	7350	2400	2х15	2х150	1х250
VR3-4-XYZ-Q	8954	5754	3354	4465	7350	2400	2х18,5	2х150	1х250
VR3-4-XYZ-R	9028	5828	3428	4465	7350	2400	2х22	2х150	1х250
VR3-4-XYZ-S	9098	5898	3498	4465	7350	2400	2х30	2х150	1х250
VR3-4-XYZ-T	9174	5974	3644	4465	7350	2400	2х37	2х150	1х250

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

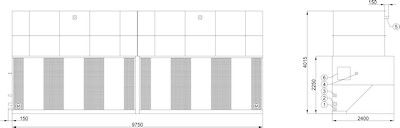

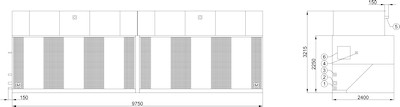

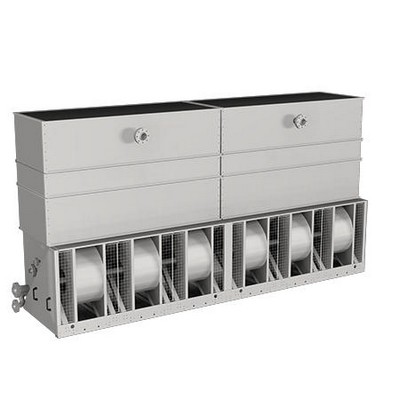

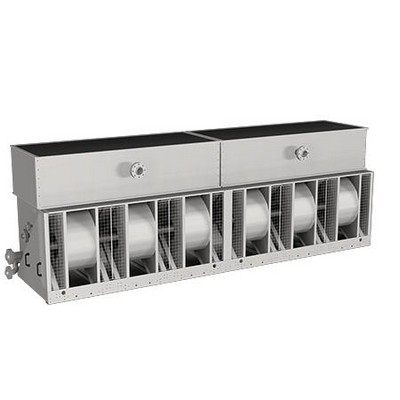

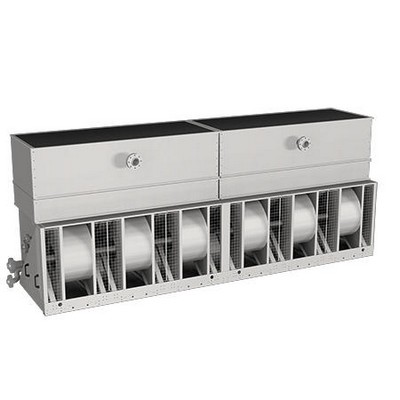

ГРАДИРНИ VR4-1

Номинальный расход воды: 600 м³/ч

Номинальная мощность охлаждения: 3 500 кВт

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR4-1-XYZ-P	9995	5395	3103	3215	9750	2400	2х15	2х200	1х300
VR4-1-XYZ-Q	10023	5423	3131	3215	9750	2400	2х18,5	2х200	1х300
VR4-1-XYZ-R	10097	5497	3205	3215	9750	2400	2х22	2х200	1х300
VR4-1-XYZ-S	10167	5567	3275	3215	9750	2400	2х30	2х200	1х300
VR4-1-XYZ-T	10243	5643	3351	3215	9750	2400	2х37	2х200	1х300

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

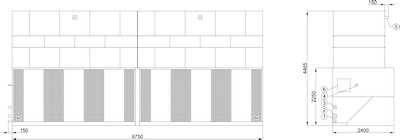

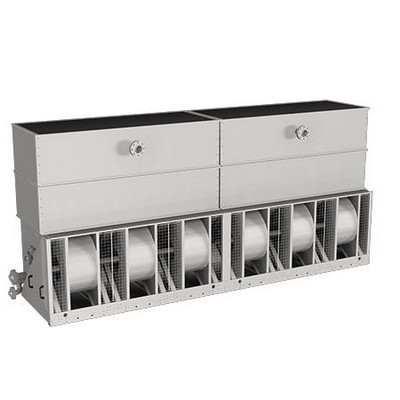

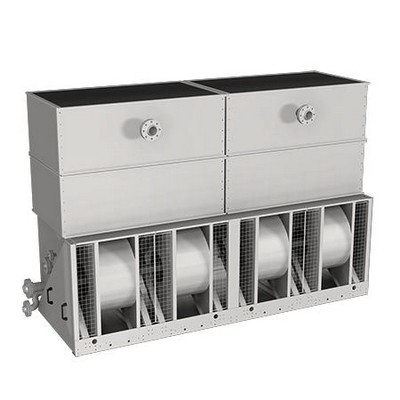

ГРАДИРНИ VR4-2

Номинальный расход воды: 650 м³/ч

Номинальная мощность охлаждения: 3 800 кВт

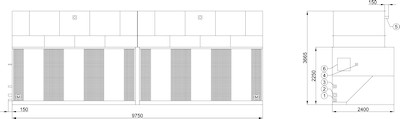

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR4-2-XYZ-P	10774	6174	3561	3665	9750	2400	2х15	2х200	1х300
VR4-2-XYZ-Q	10802	6202	3589	3665	9750	2400	2х18,5	2х200	1х300
VR4-2-XYZ-R	10876	6276	3663	3665	9750	2400	2х22	2х200	1х300
VR4-2-XYZ-S	10946	6346	3733	3665	9750	2400	2х30	2х200	1х300
VR4-2-XYZ-T	11022	6422	3809	3665	9750	2400	2х37	2х200	1х300

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

ГРАДИРНИ VR4-3

Номинальный расход воды: 700 м³/ч

Номинальная мощность охлаждения: 4 000 кВт

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR4-3-XYZ-Q	11408	6808	3946	4015	9750	2400	2х18,5	2х200	1х300
VR4-3-XYZ-R	11482	6882	4020	4015	9750	2400	2х22	2х200	1х300
VR4-3-XYZ-S	11552	6952	4090	4015	9750	2400	2х30	2х200	1х300
VR4-3-XYZ-T	11628	7028	4166	4015	9750	2400	2х37	2х200	1х300
VR4-3-XYZ-U	11702	7102	4240	4015	9750	2400	2х45	2х200	1х300

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.

ГРАДИРНИ VR4-4

Номинальный расход воды: 750 м³/ч

Номинальная мощность охлаждения: 4 300 кВт

1 — слив, 2 — выход воды, 3 — перелив, 4 — подпитка, 5 — вход воды, 6 — сервисный люк.

Модель	Масса рабочая (кг)	Масса брутто (кг)	Масса самой тяжелой секции (кг)	Высота (мм)	Длина (мм)	Ширина (мм)	Мощность электродвигателя вентилятора (кВт)	Наружный диаметр подающего трубопровода (мм)	Наружный диаметр отводящего трубопровода (мм)
VR4-4-XYZ-Q	12188	7588	4404	4465	9750	2400	2х18,5	2х200	1х300
VR4-4-XYZ-R	12262	7662	4478	4465	9750	2400	2х22	2х200	1х300
VR4-4-XYZ-S	12332	7732	4548	4465	9750	2400	2х30	2х200	1х300
VR4-4-XYZ-T	12408	7808	4624	4465	9750	2400	2х37	2х200	1х300
VR4-4-XYZ-U	12482	7882	4698	4465	9750	2400	2х45	2х200	1х300

XYZ — буквенно-цифровой код модели в соответствии с выбранной комплектацией, опциями, типом
оросителя и форсунок, исполнением корпуса.

Примечание: Данные чертежи не использовать для проектирования. Необходимо пользоваться
чертежами, выпущенными компанией NCT при заказе оборудования.
