Бротеп-Эко


Группа предприятий "БРОТЕП" более 25 лет работает на российском рынке в области промышленного холодоснабжения. Концерн владеет собственным заводом, где выпускаются градирни различных типов (блочные, малогабаритные, замкнутого цикла) и комплектующие к ним. Предприятие сотрудничает с американским институтом холодильных технологий (CTI), позволяет производить постоянное совершенствование технологии изготовления градирен, а также повышать их эффективность. Предприятия БРОТЕП осуществляют свою деятельность в соответствии с международным стандартом ISO 9001:2015.

БРОТЕП

Каталог градирен

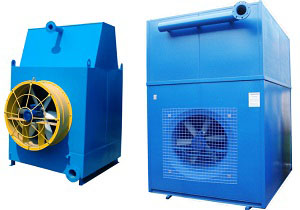

Малогабаритные вентиляторные градирни ГП БРОТЕП серии МГ и ГМВ

Градирни малогабаритные вентиляторные нагнетательного типа выпускаются в соответствии с ТУ У 29.2-20054481-003-2007, защищены патентом, товарным знаком. Металлоконструкции градирен ГМВ изготовлены из стали марки Ст.3. и покрываются специальным многокомпонентным антикоррозионным покрытием. Градирни ГМВ комплектуются: комбинированным оросителем из гофрированных ПВХ листов и объемных решетчатых элементов; водоуловителем из профильных ПВХ или ПП листов; пластиковыми форсунками; осевым вентилятором. Тип соединения мотора и вентилятора – прямой.

БРОТЕП

Технические характеристики малогабаритных градирен серии ГМВ:

Проектные данные

ГМВ-5П

ГМВ-10П

ГМВ-20

ГМВ-60

ГМВ-60

ГМВ-60

ГМВ-100

МИНИ

ВИНД

СУПЕР

ДЕЛЬТА

СУПЕР

Производительность по воде Q, м3/час

2÷5

6÷10

12÷20

40÷60

40÷60

40÷60

50÷100

Температура воды на входе в градирню t1, °С

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

Температурный перепад Dt, °С

5÷15

5÷15

5÷15

5÷15

5÷15

5÷15

5÷15

Тепловая нагрузка G*, кВт

45÷60

80÷120

140÷230

465÷700

465÷700

465÷700

580÷1165

Капельный вынос, не боле %

0,007

0,007

0,007

0,007

0,007

0,007

0,007

Давление воды на входе в градирню, м.вод.ст.

3÷5

3÷5

3÷5

3÷5

3÷5

3÷5

1÷3

Вид градирни

Поперечноточная нагнетательная

Противоточная нагнетательная

Габаритные размеры (дл.х шир.х выс.),мм

1950х850х1725

1950х850х1725

1960х1230х2140

2100х2100х3450

2015х2015х2960

2800х2115х2675

2685х2265х3350

Высота входа воды, мм

1645

1645

2107

2930

2645

2555

3066

Патрубок подачи воды (Dу 1),

50

50

65

160

100

150

150

Сливной патрубок (Dу 2), мм

65

65

100

125

125

200

300

Диаметр вентилятора, мм

630

630

800

2х800

1000

2х630

1000

Параметры электродвигателя, В/Гц/Ф

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

Мощность электродвигателя, кВт

0,75

1,1

0,75

2х4,0

3

2х1,5

7,5

Защита электродвигателя

IP54

IP54

IP54

IP54

IP54

IP54

IP54

Уровень шума (10метров от градирни), дБ

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

Емкость приемного бака, м3

0,35

0,35

0,45

1,5

1,2

1,2

2,2

Масса градирни сухая/рабочая, кг

320/720

320/720

385/885

700/2750

1300/2600

1100/2200

1800/4100

* - расчетная величина, зависящая от расхода оборотной воды Q (м2/час), температурного перепада Δt (оС), температуры воздуха по «влажному» термометру t (°C). Указано при Δt=10оС.

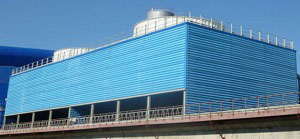

Секционные малогабаритные вентиляторные градирни ГП БРОТЕП серии ВГ

Малогабаритные градирни ГП БРОТЕН серии ВГ предназначены для охлаждения оборотной воды в замкнутых водооборотных циклах с расходом воды от 3000 до 30000 м3/час. Агрегаты спроектированы аналогично типовым вентиляторным градирням, и подходят для установки на существующий бассейн после демонтажа старых разрушенных типовых градирен. Градирни серии ВГ могут выпускаются как одно-, так и многосекционными.

Комплектация: комбинированным оросителем из гофрированных ПВХ листов и объемных решетчатых элементов; водоуловителем из профильных ПВХ или ПП листов; пластиковыми форсунками; осевым вентилятором с частотно-регулируемым электроприводом. Тип соединения мотора и вентилятора – прямой (или редукторный).

БРОТЕП

Технические характеристики малогабаритных секционных градирен Бротеп серии ВГ:

Проектные данные

ВГ-(50)-64П

ВГ-(70)-100

ВГ-(70)-100П

ВГ-(70)-144

ВГ-(70)-144П

ВГ-(70)-192

ВГ-(70)-192П

ВГ-(80)-192

ВГ-(80)-250П

Производительность по воде Q, м3/час

500÷1000

700÷1800

700÷1800

1000÷2500

1000÷2500

1200÷3500

1200÷3500

1300÷3500

1600÷5000

Температура воды на входе в градирню t1, °С

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

Температурный перепад Dt, °С

5÷20

5÷20

5÷20

5÷20

5÷20

5÷20

5÷20

5÷20

5÷20

Тепловая нагрузка G*, кВт

5800÷12000

8150÷17500

8150÷17500

11600÷25200

11600÷25200

15100÷33600

15100÷33600

15100÷35000

19800÷43750

Капельный вынос, не боле %

0,01

0,01

0,01

0,01

0,01

0,01

0,01

0,01

0,01

Давление воды на входе в градирню, м.вод.ст.

3÷15

3÷15

3÷15

3÷15

3÷15

3÷15

3÷15

3÷15

3÷15

Вид градирни

Противоточная вытяжная

Габаритные размеры (дл.х шир.х выс.),м

8,0х8,0х6,9

10,0х10,0х9,254

10,0х10,0х9,4

12,0х12,0х11,35

12,0х12,0х10,4

12,0х16,0х11,7

12,0х16,0х11,4

12,0х16,0х11,7

15,7х15,7х12,8

Высота входа воды, мм

4,5

4,75

5,6

5,75

5,6÷6,7

5,75

5,6÷6,7

5,75

6,7

Патрубок подачи воды, n х Dу ,

1х(300÷500)

2х400

1х600

4х300

1х600

4х300

1х600

4х300

1х700

Параметры электродвигателя, В/Гц/Ф

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

ЧРЭ

+

+

+

+

+

+

+

+

+

Мощность электродвигателя, кВт

37÷55

55; 75

55; 75

75÷90

75÷90

75÷132

75÷132

75÷132

75÷132

Защита электродвигателя

IP54, IP55

IP54, IP55

IP54, IP55

IP54, IP55

IP54, IP55

IP54, IP55

IP54, IP55

IP54, IP55

IP54, IP55

Диаметр вентилятора, мм

5000

7000

7000

7000

7000

7000

7000

8000

8000

Частота вращения, об/мин

250

187,5

180

187,5

180

187,5

180

187,5

180

Уровень шума (10 метров от градирни), дБ

не более 75

не более 75

не более 75

не более 75

не более 75

не более 75

не более 75

не более 75

не более 75

Масса градирни (сухая), кг

10000

32000

20000

40000

27000

115000

36000

117000

47000

Материал изготовления каркаса

пластик ПАС

метал (ст. 3)

пластик ПАС

метал (ст. 3)

пластик ПАС

метал (ст. 3)

пластик ПАС

метал (ст. 3)

пластик ПАС

* - расчетная величина, зависящая от расхода оборотной воды Q (м2/час), температурного перепада Δt (оС), температуры воздуха по «влажному» термометру t (°C). Указано при Δt=10оС.

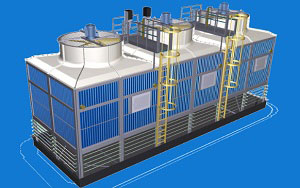

Блочные вентиляторные градирни ГП БРОТЕП серии БВГ

Блочные вентиляторные градирни выпускаются в соответствии с ТУ У 29.2-20054481-003-2007, защищены патентом, товарным знаком. Конструкции градирен выпускаются как одно-, так и многосекционными. Комплектация: комбинированным оросителем из гофрированных ПВХ листов и объемных решетчатых элементов; водоуловителем из профильных ПВХ или ПП листов; пластиковыми форсунками; осевым вентилятором с частотно-регулируемым электроприводом. Тип соединения мотора и вентилятора – прямой. Каркас градирни: сталь горячего цинкования.

Монтаж

Градирни БВГ поставляется отдельными монтажными единицами (за исключением градирни БВГ-40 «ПРИМА») и собирается непосредственно на месте установки силами Заказчика в присутствии специалистов БРОТЕП (шеф-монтаж). Градирни БВГ могут быть установлены на существующий железобетонный бассейн, либо (градирни БВГ-36«ВИРТУОЗ», БВГ-40«БАЗИС», 2БВГ-42«МАКСИ») поставляться в комплекте с водосборным поддоном.

БРОТЕП

Технические характеристики блочной градирни БРОТЕП серии БВГ:

Проектные данные

БВГ-36 «ВИРТУОЗ»

БВГ-40 «ПРИМА»

БВГ-40 «БАЗИС»

БВГ-42 «МАКСИ»

БВГ-67 «ТУРБО»

БВГ-80 «ТУРБО»

Производительность по воде Q, м3/час

65÷200

75÷250

75÷300

75÷300

300÷800

500÷1000

Температура воды на входе в градирню t1, °С

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

Температурный перепад Dt, °С

5÷15

5÷15

5÷15

5÷15

5÷15

5÷15

Тепловая нагрузка G*, кВт

750÷2330

870÷2910

870÷3490

870÷3490

3490÷8730

5820÷11640

Капельный вынос, не боле %

0,01

0,01

0,01

0,01

0,007

0,01

Давление воды на входе в градирню, м.вод.ст.

3÷5

3÷5

3÷5

3÷5

3÷5

3÷5

Вид градирни

Противоточная вытяжная

Габаритные размеры (дл.х шир.х выс.),мм

3600х3600х4908

4000х3400х4435

4000х4000х5,058

4200х4200х5158

6700х6800х6900

8100х8000х6900

Высота входа воды, мм

3108

2815

3108

3108

3583

3583

Патрубок подачи воды, n х Dу ,

2х150

2х150

2х150

2х150

2х300

2х300

Параметры электродвигателя, В/Гц/Ф

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

Количество скоростей электродвигателя/ диапазон варьирования мощности, %

ЧРЭ (40-100%)

ЧРЭ (40-100%)

ЧРЭ (40-100%)

ЧРЭ (40-100%)

ЧРЭ (40-100%)

ЧРЭ (40-100%)

Мощность электродвигателя, кВт

9÷13

9÷13

11÷15

11÷15

37÷55

37÷55

Защита электродвигателя

IP54÷ IP55

IP54÷ IP55

IP54÷ IP55

IP54÷ IP55

IP54÷ IP55

IP54÷ IP55

Диаметр вентилятора, мм

2400

2400

2400

2400

4500

4500÷5000

Частота вращения, об/мин

485

485

485

485

485

485

Уровень шума (10 метров от градирни), дБ

не более 75

не более 75

не более 75

не более 75

не более 75

не более 75

Масса градирни сухая/рабочая, кг

3200/4400

3300/4600

3400/4800

3500/5000

18000/23000

2000/26500

* - расчетная величина, зависящая от расхода оборотной воды Q (м2/час), температурного перепада Δt (оС), температуры воздуха по «влажному» термометру t (°C). Указано при Δt=10оС.

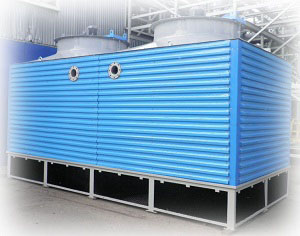

Модульные вентиляторные градирни ГП БРОТЕП серии ГМВ

Градирни малогабаритные вентиляторные выпускаются в соответствии с ТУ У 29.2-20054481-003-2007, защищены патентом, товарным знаком. Металлоконструкции градирен ГМВ изготовлены из стали марки Ст.3. и покрываются специальным многокомпонентным антикоррозионным покрытием. Комплектация: комбинированным оросителем из гофрированных ПВХ листов и объемных решетчатых элементов; водоуловителем из профильных ПВХ или ПП листов; пластиковыми форсунками; осевым вентилятором. Тип соединения мотора и вентилятора – прямой. Градирни ГМВ поставляются полной заводской готовности, что позволяет Заказчику самостоятельно осуществить пуск градирни в эксплуатацию.

БРОТЕП

Технические характеристики модульных градирен Бротеп серии ГМВ:

Проектные данные

ГМВ-5П

ГМВ-10П

ГМВ-20

ГМВ-60

ГМВ-60

ГМВ-60

ГМВ-100

«МИНИ»

«ВИНД»

«СУПЕР»

«ДЕЛЬТА»

«СУПЕР»

Производительность по воде Q, м3/час

2÷5

6÷10

12÷20

40÷60

40÷60

40÷60

50÷100

Температура воды на входе в градирню t1, °С

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

Температурный перепад Dt, °С

5÷15

5÷15

5÷15

5÷15

5÷15

5÷15

5÷15

Тепловая нагрузка G*, кВт

45÷60

80÷120

140÷230

465÷700

465÷700

465÷700

580÷1165

Капельный вынос, не боле %

0,007

0,007

0,007

0,007

0,007

0,007

0,007

Давление воды на входе в градирню, м.вод.ст.

3÷5

3÷5

3÷5

3÷5

3÷5

3÷5

1÷3

Вид градирни

Поперечноточная нагнетательная

Противоточная нагнетательная

Габаритные размеры (дл.х шир.х выс.),мм

1950х850х1725

1950х850х1725

1960х1230х2140

2100х2100х3450

2015х2015х2960

2800х2115х2675

2685х2265х3350

Высота входа воды, мм

1645

1645

2107

2930

2645

2555

3066

Патрубок подачи воды (Dу 1),

50

50

65

160

100

150

150

Сливной патрубок (Dу 2), мм

65

65

100

125

125

200

300

Диаметр вентилятора, мм

630

630

800

2х800

1000

2х630

1000

Параметры электродвигателя, В/Гц/Ф

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

380/50/3

Мощность электродвигателя, кВт

0,75

1,1

0,75

2х4,0

3

2х1,5

7,5

Защита электродвигателя

IP54

IP54

IP54

IP54

IP54

IP54

IP54

Уровень шума (10метров от градирни), дБ

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

не более 65

Емкость приемного бака, м3

0,35

0,35

0,45

1,5

1,2

1,2

2,2

Масса градирни сухая/рабочая, кг

320/720

320/720

385/885

700/2750

1300/2600

1100/2200

1800/4100

* - расчетная величина, зависящая от расхода оборотной воды Q (м2/час), температурного перепада Δt (оС), температуры воздуха по «влажному» термометру t (°C). Указано при Δt=10оС.
