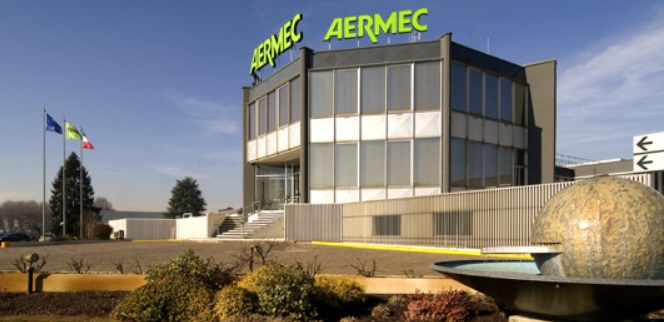

Итальянская компания Aermec была основана в 1961 году. Сегодня AERMEC представляет полный спектр решений в области систем вентиляции и кондиционирования. Ассортимент компании включает профессиональное климатическое оборудование фанкойлы, вентиляционные установки с рекуперацией, центральные кондиционеры, сплит-системы большой мощности, водоохлаждаемые кондиционеры, системы независимого кондиционирования и отопления IDROSPLIT, чиллеры, тепловые насосы, компрессорно-конденсаторные агрегаты. Предприятие владеет собственным исследовательским центром, где в специальных камерах тестируется производимые аппараты. 6 филиалов завода Aermec и более 70 Международных дистрибьюторов предлагают решения и техническую поддержку в Европе, Азии, Америке. В Италии Aermec осуществляет свою деятельность через 59 Офисов продаж и 78 центров обслуживания клиентов.
Каталог градирен:

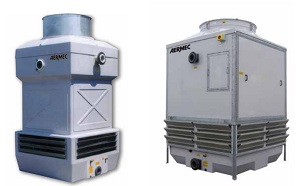

Градирня испарительная Aermec серия TRA
Испарительная градирня Aermec серия TRA открытого типа имеет корпус из сверхпрочного стекловолокна с защитой от атмосферных воздействий. Три самых больших типоразмера имеют несущую конструкцию из оцинкованной стали с сэндвич-панелями из стекловолокна, заполненными вспененным материалом для обеспечения хорошей механической прочности и оптимального звукопоглощения. Теплообменник и каплеулавливатель из негорючего синтетического материала на основе поливинилхлорида.
Особенности:
– TRA от 50 до 750 низкошумная версия с инспекционной дверью
– TRA от 850 до 1100 стандартная
- TRA от 850 до 1100 низкошумная версия (L)
Все типоразмеры с сервисной дверью.
Звуковое давление: значения, относящиеся к измерениям в соответствии с ISO 3744, выполняются в свободном пространстве и при отсутствии фонового шума при средней гидравлической нагрузке. Уровень звукового давления на расстоянии от открытой градирни 15 м, измеренный на высоте 1,5 м над уровнем земли. Допуск по значениям +/- 2 дБА.
Приведенные характеристики относятся к следующим условиям:
- температура воздуха на входе 23.5 °C по сухому термометру;
- температура воды на входе 35 °C;
- температура воды на выходе 29 °C.
Технические характеристики градирен Aermec серия TRA:
Aermec TRA |
50 |
70 |
90 |
110 |
130 |
170 |
200 |
240 |
300 |
|
Мощность |
кВт |
49,53 |
69,06 |
88,6 |
107,44 |
125,28 |
168,14 |
197,67 |
242,09 |
302,33 |
Расход воздуха |
м³/час |
4300 |
7100 |
7100 |
7100 |
12000 |
12000 |
17000 |
17000 |
26000 |
Расход воды |
л/час |
7100 |
9900 |
12700 |
15400 |
18000 |
24100 |
28330 |
34700 |
43300 |
Падение давления |
кПа |
42 |
32 |
52 |
32 |
42 |
28 |
35 |
23 |
40 |
Потребляемая вентилятором мощность |
кВт |
0,55 |
0,75 |
0,75 |
0,75 |
1,1 |
1,1 |
1,5 |
1,5 |
2,2 |
Количество полюсов у мотора вентилятора |
шт |
4 |
4 |
4 |
4 |
6 |
6 |
6 |
6 |
6 |
Количество вентиляторов |
шт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Количество сопел |
шт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
4 |
4 |
Звуковое давление |
дБ(А) |
52 |
52 |
52 |
52 |
52 |
52 |
52 |
55 |
55 |
Aermec TRA |
400 |
500 |
550 |
600 |
750 |
850 |
950 |
1100 |
|
Мощность |
кВт |
405,35 |
488,37 |
574,19 |
604,88 |
767,44 |
856,74 |
941,86 |
1084,88 |
Расход воздуха |
м³/час |
26000 |
36000 |
45000 |
45000 |
59000 |
59000 |
59000 |
70000 |
Расход воды |
л/час |
58100 |
70000 |
82300 |
86700 |
110000 |
122800 |
135000 |
155500 |
Падение давления |
кПа |
28 |
40 |
55 |
30 |
48 |
49 |
25 |
32 |
Потребляемая вентилятором мощность |
кВт |
2,2 |
4 |
4 |
4 |
5,5 |
5,5 |
5,5 |
7,5 |
Количество полюсов у мотора вентилятора |
шт |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
Количество вентиляторов |
шт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Количество сопел |
шт |
4 |
4 |
4 |
9 |
9 |
16 |
16 |
16 |
Звуковое давление |
дБ(А) |
57 |
57 |
58 |
61 |
61 |
62 |
62 |
64 |

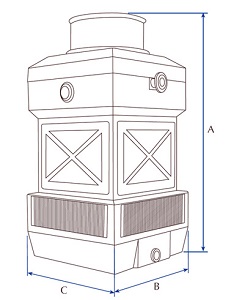

Масса-габаритные характеристики градирен Aermec TRA типоразмер 50-1100:
Aermec TRA |
50 |
70 |
90 |
110 |
130 |
170 |
200 |
240 |
|
Высота, мм |
А |
2110 |
2110 |
2595 |
2595 |
2595 |
2800 |
2800 |
2860 |
Глубина, мм |
B |
800 |
800 |
1000 |
1000 |
1000 |
1200 |
1200 |
1400 |
Длина, мм |
C |
800 |
800 |
1000 |
1000 |
1000 |
1200 |
1200 |
1400 |
Масса, кг |
75 |
75 |
85 |
95 |
95 |
170 |
170 |
210 |
Aermec TRA |
300 |
400 |
500 |
550 |
600 |
750 |
850 |
950 |
1100 |
|
Высота, мм |
А |
2860 |
3140 |
3140 |
3380 |
3450 |
3450 |
3685 |
3685 |
3685 |
Глубина, мм |
B |
1400 |
1740 |
1740 |
1900 |
2100 |
2100 |
2025 |
2025 |
2360 |
Длина, мм |
C |
1400 |
1740 |
1740 |
2100 |
2300 |
2300 |
2360 |
2360 |
2380 |
Масса, кг |
210 |
410 |
410 |
500 |
555 |
580 |
850 |
815 |
915 |
