Компания ООО «Укрнефтемаш» обладает огромным опытом проектирования, разработки и производства оборудования для различных сфер промышленности, таких как нефтехимическая и энергетическая. Компания следует самым строгим требованиям качества и экономичности выпускаемого оборудования.
На сегодняшний день предприятие имеет в своем распоряжении лабораторию, занимающуюся проведением научно-исследовательских работ, а так же собственные производственные мощности и команду высококлассных специалистов. Все это позволило наладить производство надежного и современного оборудования.
Все произведенное компанией ООО «Укрнефтемаш» оборудование обладает высокими показателями эффективности, надежности и производительности, что подтверждается наличием международных сертификатов стандарта качества ISO 9001.
ГРАДИРНИ ВЕНТИЛЯТОРНЫЕ «ТОПОЛЬ»
Вентиляторные градирни применяются для охлаждения оборотной воды, которая в свою очередь снижает температуру различного технологического оборудования. К такому оборудованию относятся конденсаторы холодильных установок, компрессоры, системы кондиционирования, установки по переработки нефти, и прочие установки, где требуется отвод тепла посредством воды.
ОПИСАНИЕ КОНСТРУКЦИИ
ОБЩЕЕ УСТРОЙСТВО

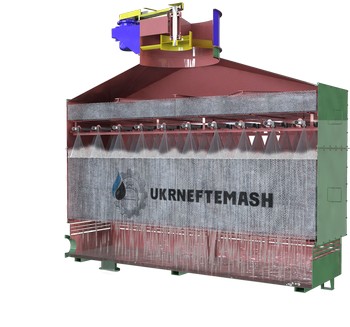

В градирни серии «Тополь» вентилятор располагается в верхней части установки, и основные части конструкции компонуются вертикально ( с низу вверх: поддон, корпус, вентилятор).
Устройство поддона
Сварной поддон имеет прямоугольное основание и используется для сбора и вывода уже охлажденной воды из градирни. На поддоне располагаются вертикальные стойки, которые служат основанием для крепления корпуса. Для подключения к трубопроводу в боковой стенке поддона располагается приваренный патрубок с фланцем.
Устройство корпуса
Корпус кубической формы изготовлен из отдельных панелей, соединенных между собой при помощи сварки и болтовых соединений. Корпус играет роль рабочей зоны для охлаждения жидкости. Во внутренней части корпуса размещаются: каплеуловитель, системы орошения и и водораспределения. За равномерное распределение воды внутри градирни, отвечает система водораспределения с тангенциальными водоразбрызгивающими соплами Ду 32х16. Сопла изготавливаются из полиэтилена 273-79 черного или белого цветов, согласно ГОСТ 16338.
Расположенные в нижней части корпуса направляющие служат основой, на которую монтируется ороситель и к которой приваривается козырек отводящий воду воздухозаборных окон градирни. Каплеуловитель смонтирован на направляющих расположенных в верхней части, непосредственно над водораспределителем. Вентилятор устанавливается на специальный переходный конус с фланцем, расположенный в верхней части каркаса градирни.
Оросители градирни представляют собой комплекс из особо прочных полимерных призм образующих решетчатую структуру капельно-пленочного типа. Так же могут применяться насадки другой формы, по своим параметрам близкие к призменным. Стеновые панели корпуса градирни имеют болтовые крепления и могут быть легко демонтированы при необходимости. В боковых панелях располагаются смотровые проемы, дающие возможность наблюдать за техническим состоянием форсунок.
Градирня «Тополь-1000″ оборудована осевым вентилятором типа В06-300-12,5 который необходим для принудительного охлаждения оборотной воды. Вентилятор крепиться при помощи кронштейна в верхней части градирни. Лопасти приводятся к вращению при помощи клиноременной передачи. Корпус вентилятора снабжен взрывозащитным средством, не допускающим попадание влаги к внутренним частям двигателя. Через установленную в обечайке вентилятора трубу проходит электропроводка питающая двигатель.
Работа градирни
В противоточной градирне «Тополь» предусмотрена принудительная подача воздуха. Не охлажденная рабочая жидкость проходит через трубопровод от технологического оборудования к системе водораспределения градирни, где с помощью форсунок распределяется ровным слоем над поверхностью оросителя.
Оборотная жидкость проходит через ячейки оросителя, где она охлаждается встречным потоком воздуха и затем стекает расположенный под оросителем поддон. Размещенные по краям внутренней части корпуса градирни козырьки, отбрасывают, разбрызгивающиеся в стороны капли воды, в центральную часть поддона, не давая воде попадать в воздухозаборники.
За счет проходящего между водой и воздухом конвективного теплообменного процесса, происходит охлаждение рабочей жидкости.

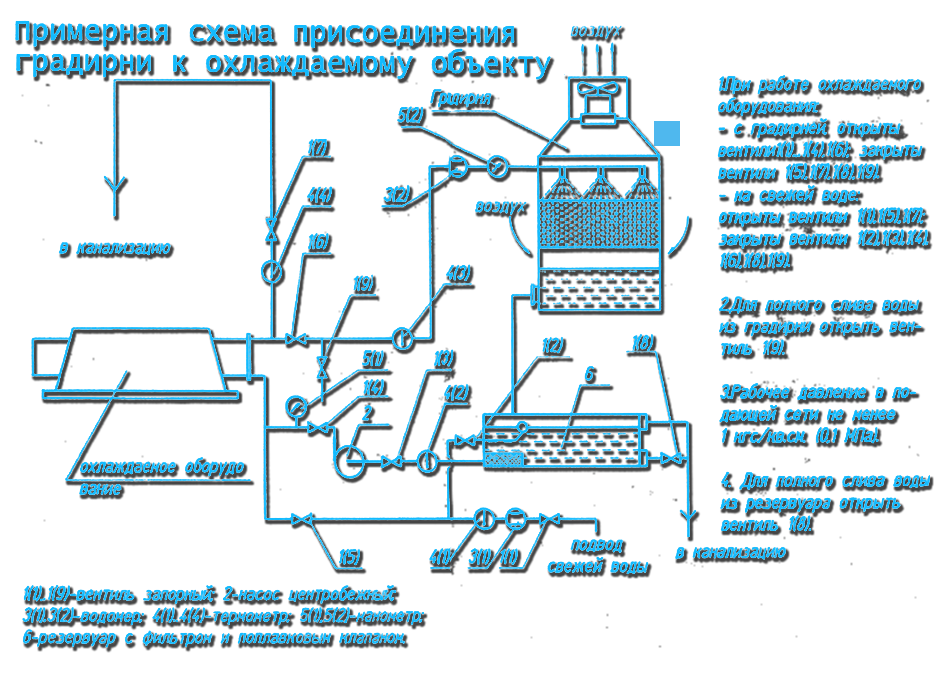

Центробежный насос градирни обеспечивает замкнутый цикл циркуляции теплоносителя из поддона через промежуточный бак в теплообменник и далее по системе. В случае снижения уровня воды в промежуточном баке, система автоматически пополнятся новой водой из водопровода. В случае же переполнения, излишки воды сбрасываются через переливную трубу водоотводной системы. При одновременно подключении нескольких градирен предусматривается возможность переключения одной из них в резерв.
Нормальное давление воды в трубах перед форсунками составляет около 1.4 атмосфер. Объем поступающей воды рассчитывается исходя требуемой производительности устройства. Работа градирни прекращается при остановке насоса и вентилятора нажатием кнопки «СТОП». В случае остановки работы градирни на продолжительный промежуток времени, необходимо слить воду из поддона и водораспределительной системы градирни при помощи открытия вентилей 1(8), 1(9) , закрыв перед этим вентили 1(2), 1(6).
При контроле над работой градирни требуется постоянное наблюдение за термометрами и манометрами, а так же вести запись показателей температуры жидкости на падче и выходе из градирни, расхода поступающей воды, температуры окружающего воздуха по сухому и влажному термометрам, запись требуется проводить ежегодно. Для стабильной работы градирни, немаловажно проводить ежемесячную замену протекающей в системе жидкости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование показателя |
Тип градирни |
|||
«Тополь-250» |
«Тополь-500» |
«Тополь-750» |
«Тополь-1000» |
|
Производительность, Ккал/час |
250000 |
500000 |
750000 |
1000000 |
Количество циркулирующей воды, не более м3/ч |
50 |
100 |
150 |
180 |
Расход воздуха, м3/ч |
42000 |
55800 |
55800 |
55800 |
Расход воды на подпитку, м3/ч |
0,5 |
1 |
1,5 |
1,7 |
Количество форсунок, шт. |
16 |
25 |
40 |
50 |
Типоразмер форсунок, мм |
32×16 |
32×16 |
32×16 |
32×16 |
Вентилятор осевой В-06-300, № |
12,5 |
12,5 |
12,5 |
12,5 |
Мощность электродвигателя, кВт |
4 |
7,5 |
7,5 |
7,5 |
Число оборотов электродвигателя, об/мин |
750 |
1000 |
1000 |
1000 |
Уровень шума на расстоянии 3 м до градирни, дБ |
70 |
72 |
72 |
72 |
Габаритные размеры: -длинна, мм; -ширина, мм; -высота, мм |
3020 2460 3940 |
3020 2460 3940 |
3720 2460 3940 |
4420 2460 3940 |
Масса без воды, кг |
1550 |
1550 |
1950 |
2350 |
ОБЩИЕ УКАЗАНИЯ

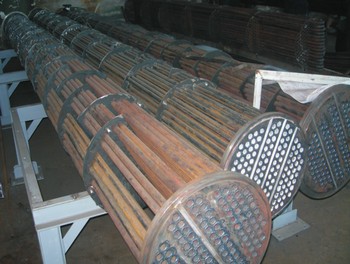

Теплообменники
Компанией «Укрнефтемаш» выпускаются следующие теплообменное оборудование:
