Компания «Сибэкотех» это передовое российское предприятие с более чем 30 летним опытом разработки и производства вентиляторных градирен, теплообменного оборудования и прочих изделий промышленного назначения. За время своего существования компанией «Сибэкотех» было выпущено более двух тысяч единиц оборудования различного назначения, а так же разработан целый ряд изделий и технологий в сфере теплообменного оборудования.

Фирма «Сибэкотех» располагает собственной производственной базой и опытно-конструкторским бюро, что в сочетании тесным сотрудничеством с ведущими российским научно-исследовательскими и технологическими институтами, позволило компании наладить выпуск передового и конкурентно способного оборудования, примером такого которого служит современная вентиляторная градирня «Гроза», а та же широкий спектр глубоко модернизированного теплообменного оборудования.

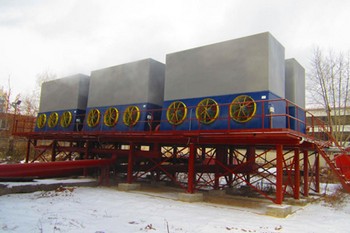

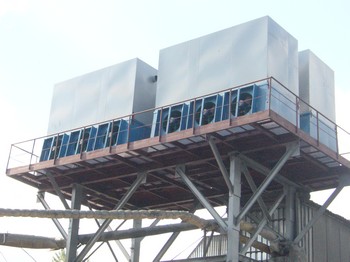

Вентиляторные градирни "Гроза"

Градирни серии «Гроза» отличаются долговечностью (срок службы до 20лет), за счет корпуса изготовленного из 3мм стали. «Гроза» так же хорошо показала себя при работе в зимний период, конструкция градирни исключает любую возможность обледенения и обмерзания. Градирни обладают небольшими габаритами, что облегчает транспортировку и монтаж конструкций, а так же не требуют сложного техобслуживания, надежны и не прихотливы в эксплуатации.

Градирни «Гроза» широко применяются на предприятиях тяжелой и легкой промышленности, а так же в сферах энергетики, металлургии и пищевой промышленности.

Особенности:

Небольшие габариты при высокой производительности.
Низкие трудозатраты при монтаже.
Бесшумность, дает возможность устанавливать градирню внутри производственных помещений.
Форсунки и оросители из ПВХ с высоким сроком службы (до 20 лет).
Низкое потребление воды.
Незначительное количество производимой сточной воды.
Низкие эксплуатационные расходы.

Особенности эксплуатации градирни в зимний период:

Градирни "Гроза" разработаны с учетом использования в суровых климатических зонах, где температура опускается значительно ниже нуля. Конструкция градирни не подвержена оледенению за счет внутреннего расположения вентилятора, заключенного в особый корпус (обечайка) который постоянно омывается оборотной водой, что не дает наледи образовываться на двигателе и лопатках вентилятора.

Дополнительно настоятельно рекомендуется оборудовать градирню панелью управления с преобразователем частоты вращения вентилятора. Преобразователь позволяет контролировать частот вращения лопастей вентилятора в зависимости температуры оборотной воды, позволяя выстроить необходимое соотношение нагрузки поступающего и отводимого тепла, тем самым значительно снижая образование льда на рабочих частях вентилятора и остальных элементах градирни. Щит управления поставляется в комплекте с градирней так и отдельно по просьбе заказчика.

Так же при монтаже необходимо учитывать расположение каплеуловителя относительно розы ветров.

Экономичность и эффективность градирни.
Градирни Сибэкотех дают возможность предприятию сэкономить большие объемы жидкости, так как потери при уносе потоком воздуха капельной влаги не превышают 0,1% от объема теплоносителя циркулирующего в системе.

Дополнительное оборудование
По просьбе заказчика дополнительно поставляется оборудование, необходимое для системы оборотного водоснабжения:

Панель управления.
Обеспечивает включение плавный пуск устройства, позволяет регулировать частоту вращения вентилятора и показывает температуру воды в системе. Дополнительно панель может комплектоваться системами управления и контроля работы насосов.
Бак водосборник.
Бак для охлажденной жидкости изготовлен из стали и оснащен системой автоматического пополнения.
Насосы.
Насосы оборотной воды российского или зарубежного производства.
Лестницы.
Металлическая Лестница с площадками для техобслуживания градирни и ограждениями.

Градирня Гроза-4

Сибэкотех

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	2-4
Тепловая производительность при t = 7°С, кВт	32
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3-5
Количество форсунок, шт.	5
Потери воды на капельный унос и испарение не более, %	1,0
Вентилятор осевой, модель	ВО-06-300-4
Количество вентиляторов, шт.	1
Мощность электродвигателя вентилятора, кВт	0,25
Число оборотов электродвигателя, об/мин	1500
Уровень шума на расстоянии 10 м, не более, дБА	50
Габаритные размеры (LBH), м	1,050,973,0
Масса сухого блока, кг	300

Градирня Гроза-8

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	8
Тепловая производительность при t = 7°С, кВт	65
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3-5
Потери воды на капельный унос и испарение не более, %	1,0
Вентилятор осевой, модель	ВО-06-300-5
Количество вентиляторов, шт.	1
Мощность электродвигателя вентилятора, кВт	0,37
Число оборотов электродвигателя, об/мин	1500
Уровень шума на расстоянии 10 м, не более, дБА	50
Габаритные размеры (LBH), м	1,520,93,0
Масса сухого блока, кг	400

Градирня Гроза-20

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	20
Тепловая производительность при t = 7°С, кВт	163
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3-5
Потери воды на капельный унос и испарение не более, %	1,0
Вентилятор осевой, модель	ВО-06-300-6,3
Количество вентиляторов, шт.	1
Мощность электродвигателя вентилятора, кВт	2,2
Число оборотов электродвигателя, об/мин	1500
Уровень шума на расстоянии 10 м, не более, дБА	50
Габаритные размеры (LBH), м	1,71,73,2
Масса сухого блока, кг	480

Градирня Гроза-45

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	45
Тепловая производительность при t = 7°С, кВт	366
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3-5
Потери воды на капельный унос и испарение не более, %	1,1
Вентилятор осевой, модель	ВО-06-300-8
Количество вентиляторов, шт.	1
Мощность электродвигателя вентилятора, кВт	3,0
Число оборотов электродвигателя, об/мин	1500
Уровень шума на расстоянии 10 м, не более, дБА	50
Габаритные размеры (LBH), м	2,252,223,7
Масса сухого блока, кг	1450

Градирня Гроза-60

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	60
Тепловая производительность при t = 7°С, tвх = 32°С, кВт	488
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3-5
Потери воды на капельный унос и испарение не более, %	1,1
Вентилятор осевой, модель	ВО-06-300-10
Количество вентиляторов, шт.	1
Мощность электродвигателя вентилятора, кВт	3
Число оборотов электродвигателя, об/мин	1000
Уровень шума на расстоянии 10 м, не более, дБА	65
Габаритные размеры (LBH), м	2,23,13,7
Масса сухого блока, кг	1650

Градирня Гроза-90

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	70-90
Тепловая производительность при t = 7°С, tвх = 32°С, кВт	733
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3-5
Количество форсунок, шт.	24
Потери воды на капельный унос и испарение не более, %	1,15
Вентилятор осевой, модель	ВО-06-300-8
Количество вентиляторов, шт.	2
Мощность электродвигателя вентилятора, кВт	3
Число оборотов электродвигателя, об/мин	1480
Уровень шума на расстоянии 10 м, не более, дБА	70
Габаритные размеры (LBH), м	2,12,83,8
Масса сухого блока, кг	1850

Градирня Гроза-120

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	120
Тепловая производительность при t = 7°С, tвх = 32°С, кВт	977
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3
Количество форсунок, шт.	32
Потери воды на капельный унос и испарение не более, %	1,1
Вентилятор осевой, модель	ВО-06-300-10
Количество вентиляторов, шт.	2
Мощность электродвигателя вентилятора, кВт	3
Число оборотов электродвигателя, об/мин	1000
Уровень шума на расстоянии 10 м, не более, дБА	68
Габаритные размеры (LBH), м	2,13,43,7
Масса сухого блока, кг	2100

Градирня Гроза-150

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	150
Тепловая производительность при t = 7°С, tвх = 32°С, кВт	1300
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3
Количество форсунок, шт.	32
Потери воды на капельный унос и испарение не более, %	1,2
Вентилятор осевой, модель	ВО-06-300-10
Количество вентиляторов, шт.	2
Мощность электродвигателя вентилятора, кВт	5,5
Число оборотов электродвигателя, об/мин	1480
Уровень шума на расстоянии 10 м, не более, дБА	70
Габаритные размеры (LBH), м	2,13,74,0
Масса сухого блока, кг	2800

Градирня Гроза-200

Технические характеристики

Расход охлаждаемой воды, м.куб/ч	200
Тепловая производительность при t = 7°С, tвх = 32°С, кВт	1630
Перепад температур, °С	6-8
Минимальное давление воды на входе в градирню, м.вод.ст	3-5
Потери воды на капельный унос и испарение не более, %	1,15
Вентилятор осевой, модель	ВО-06-300-10
Количество вентиляторов, шт.	3
Мощность электродвигателя вентилятора, кВт	3,0
Число оборотов электродвигателя, об/мин	1500
Уровень шума на расстоянии 10 м, не более, дБА	75
Габаритные размеры (LBH), м	5.32.23,9
Масса сухого блока, кг	3700
