Каталог Техэкопром технические характеристики

Научно-производственная фирма «ТЕХЭКОПРОМ» с 1991 года проектирует и изготавливает мини градирни «Росинка», оросители и призмы ПР-50. За время разного рода испытаний были созданы наиболее совершенные комплектующие. С начала работы фирма произвела почти 50 разных модификаций градирен, на данный момент серийно выпускается 5 вариантов мини градирен «Росинка».

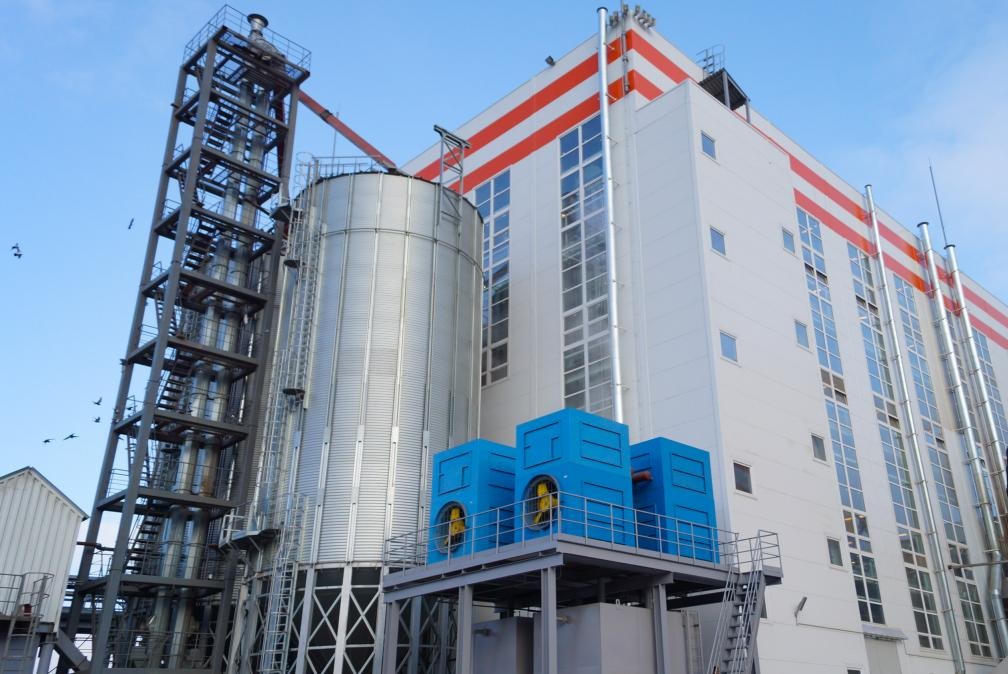

Особенности градирни «Росинка»

Принцип работы градирни «Росинка».

Градирня работает на противоположной направленности течения воды и воздуха, вода охлаждается, передачей тепла атмосферному воздуху во время испарения поверхностной воды и теплоотдачи соприкосновением. Ороситель состоит из призм решетчатых ПР-50, по сути это пространственная структура в виде решетки, через которую свободно проникает воздух и вода. Поверхность оросителя рассчитана на эффективный тепломассообмен воды с воздухом. Потеря воды может происходить из-за капельного уноса или испарения, восполняется добавлением воды в бак-резервуар системы оборотного водоснабжения. Считают потерю воды в процентах к расходу воды через градирню. Во время работы капельный унос составляет менее 0,01%, испаряется не более 1% на каждые 6°С разницы между температурой входящей воды и выходящей из градирни.

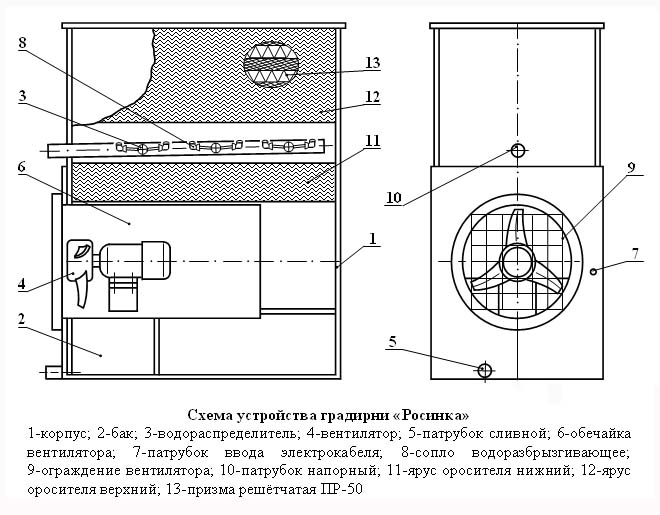

Нагретая вода по патрубку напорному 10 поступает в водораспределитель 3 и через сопла водоразбрызгивающие 8, равномерно распределяется по сечению градирни. Вентилятор 4 из внешней среды нагнетает воздух в градирню. Ярус оросителя нижний 11 создаёт сопротивление потоку воздуха, что способствует его равномерному распределению по сечению градирни при достижении зоны разбрызгивания воды. При напоре воды не менее 30 кПа факел разбрызгивания, подхватываемый потоком воздуха, проникает в ярус оросителя верхний 12. Проницаемость оросителя составляет около 75% его высоты. Остальные 25% выполняют функцию водоуловителя. Струи и капли воды, соприкасаясь с призмами решётчатыми 13, многократно дробятся, увеличивая при этом поверхность испарения, отдают своё тепло воздуху. Таким образом, происходит первый этап охлаждения. Затем вода поступает на ярус оросителя нижний 11 и, проходя сквозь него, подвергается дополнительному охлаждению (второй этап). Охлаждённая вода собирается в баке 2 и через патрубок сливной 5, самотёком, поступает в сливную магистраль.

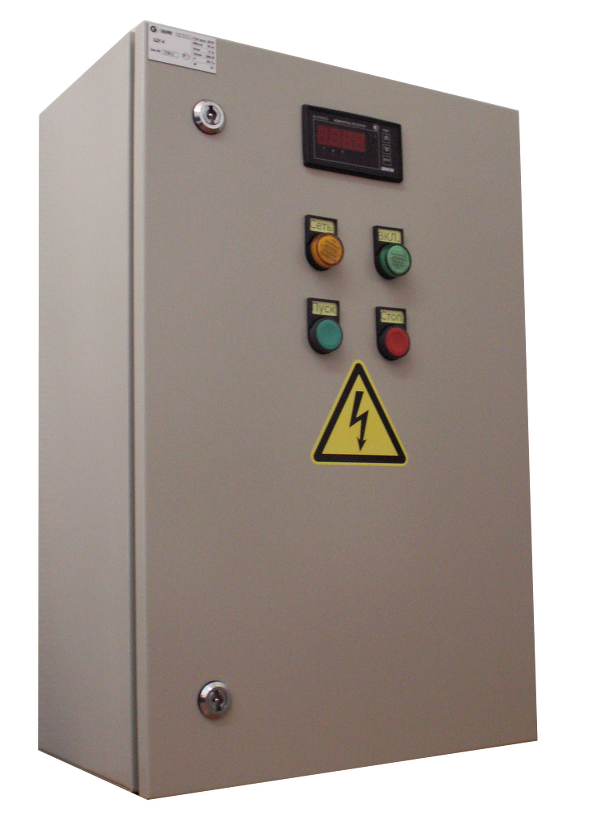

Щит управления

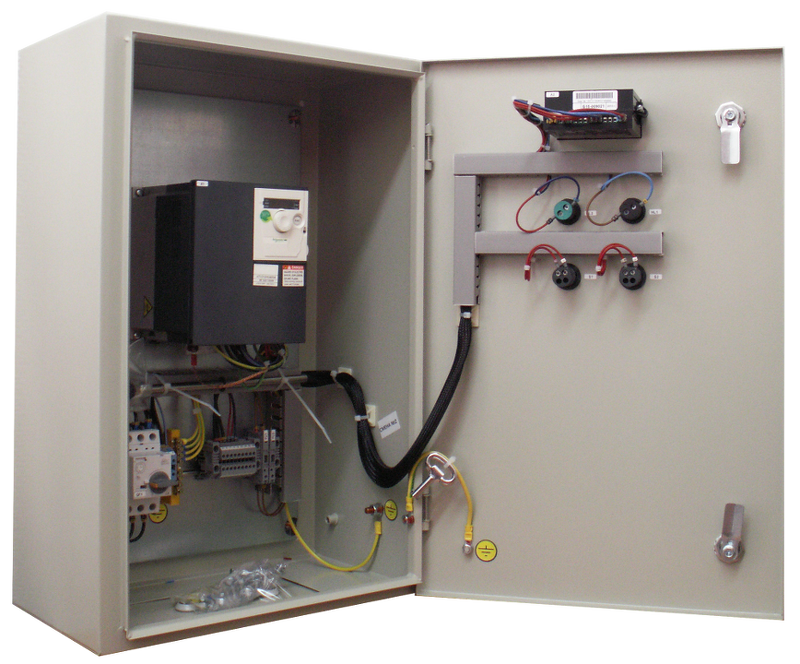

При технической необходимости в градирне дополнительно устанавливается щит управления (ЩУ). С его помощью запускается и останавливается вентилятор или изменяется частота его вращения. В комплект входят два вида аппаратуры - пусковая и сигнальная, частотный преобразователь, датчик термопара, чтобы определить температуру воды.

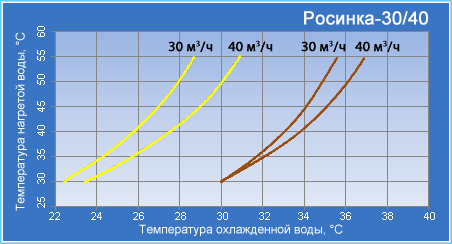

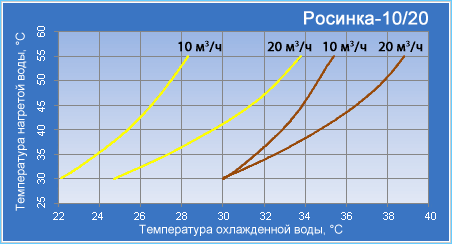

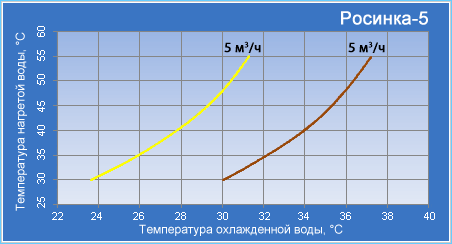

Росинка-5, Росинка 10-20, Росинка 30-40

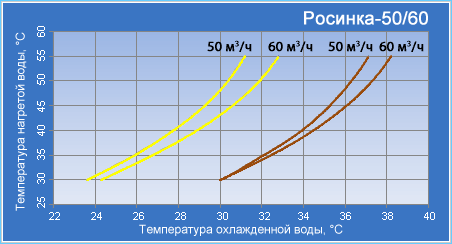

Росинка 50-60

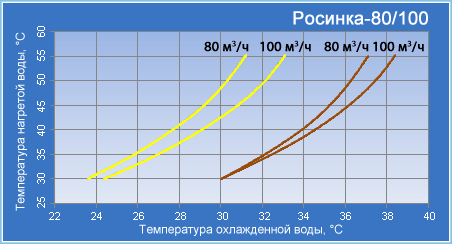

Росинка 80-100

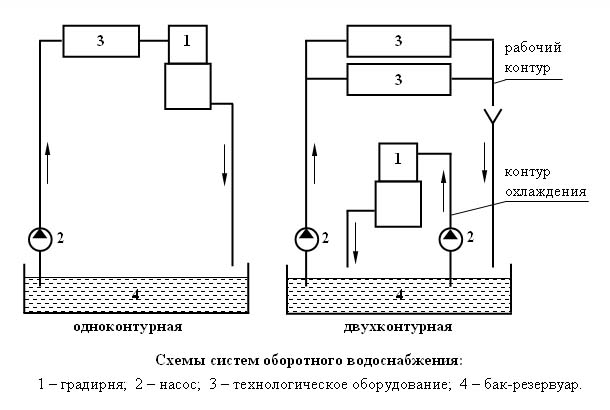

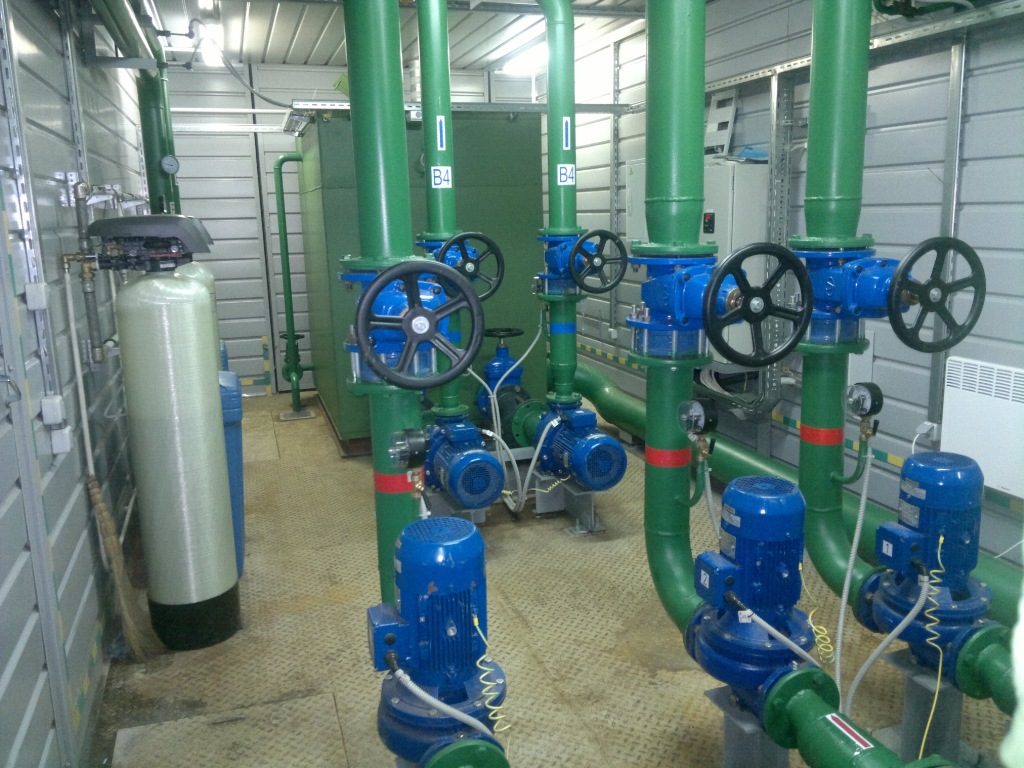

Схемы систем оборотного водоснабжения

Системы оборотного водоснабжения могут быть одноконтурными и двухконтурными.

Система оборотного водоснабжения в зависимости от объема охлаждаемой воды ставится по одноконтурной схеме или двухконтурной.

Одноконтурная схема используется, когда:

• расход воды в системе является постоянным
• во время выхода воды из оборудования не образуется разрыв струи
• есть техническая возможность вывести тепло, которое выводится технологическим оборудованием.

В двухконтурную схему входят два независимых контура – рабочий и контур охлаждения. Такая схема используется, когда:

• расход воды в рабочем контуре меняется
• на выходе воды из технологического оборудования струя разрывается
• система с одноконтурной схемой не справляется с охлаждением технологического оборудования.

Эксплуатационная эффективность градирни рассчитывается на основе тепловой нагрузки рабочего контура и охлаждающей способности градирни.

Пример:Расход воды на оборудование G – 20 м³/ч.
Температура воды на входе в оборудование – 23°С
Температура воды на выходе из оборудования – 48°С
ΔT – 25°C

Тепловыделение на оборудовании определяется по формуле:
Q = G • ΔT • с, где
Q – тепловыделение, Мкал/ч;
G – расход воды, м³/ч;
ΔT – перепад температур на выходе/входе в оборудование, °С;
с – удельная теплоёмкость воды, 1 ккал/(кг • °С).

Тепло, выделенное оборудованием, составляет 500 Мкал/ч. Это же количество тепла необходимо отобрать градирней у воды. Если использовать одноконтурную схему, то отобрать данное количество тепла, то есть снизить температуру воды с 48°С до 23°С, градирней с расходом воды 20 м³/ч, не позволяют её технические возможности.

В данном примере необходимо применить 2-х контурную схему с расходом воды в контуре охлаждения 100 м³/ч. В контуре охлаждения градирня снизит температуру воды на 5°С. Величина, отобранного тепла градирней у воды, составит: Q = 100 м³/ч • 5°С = 500 Мкал/ч, т.е. теплопоглащение в контуре охлаждения равно тепловыделению в рабочем контуре – в системе устанавливается тепловой баланс.

Монтаж

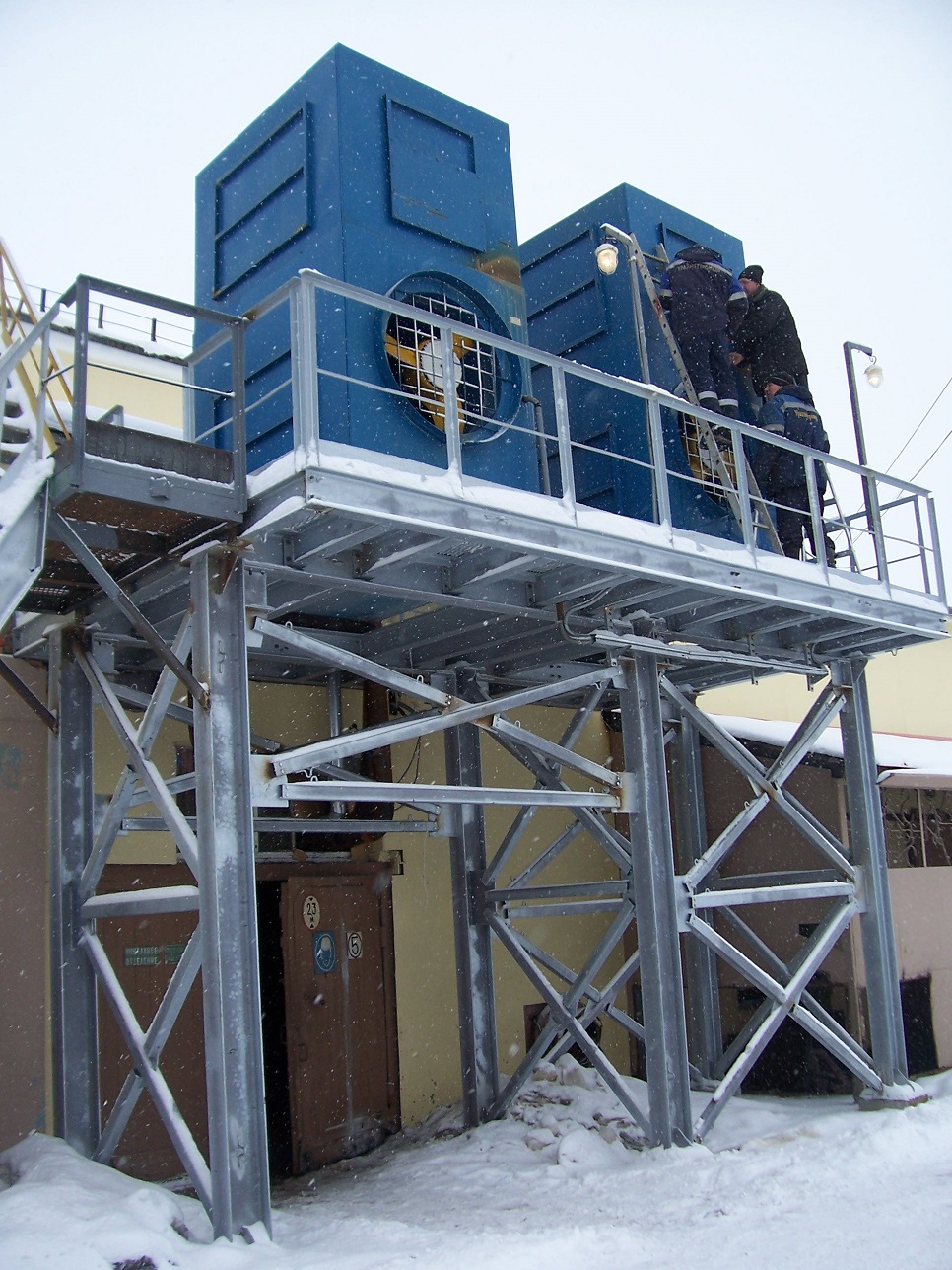

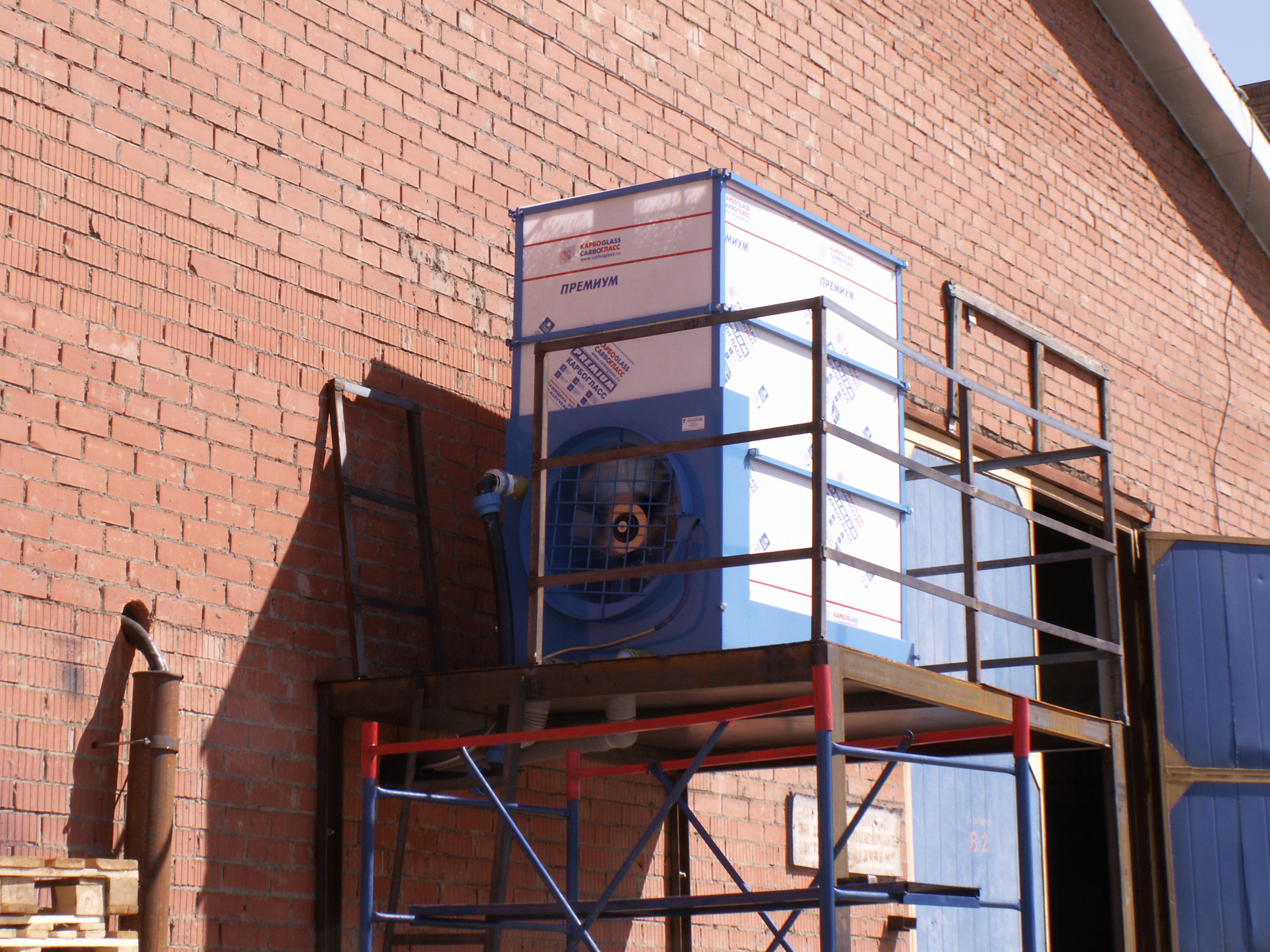

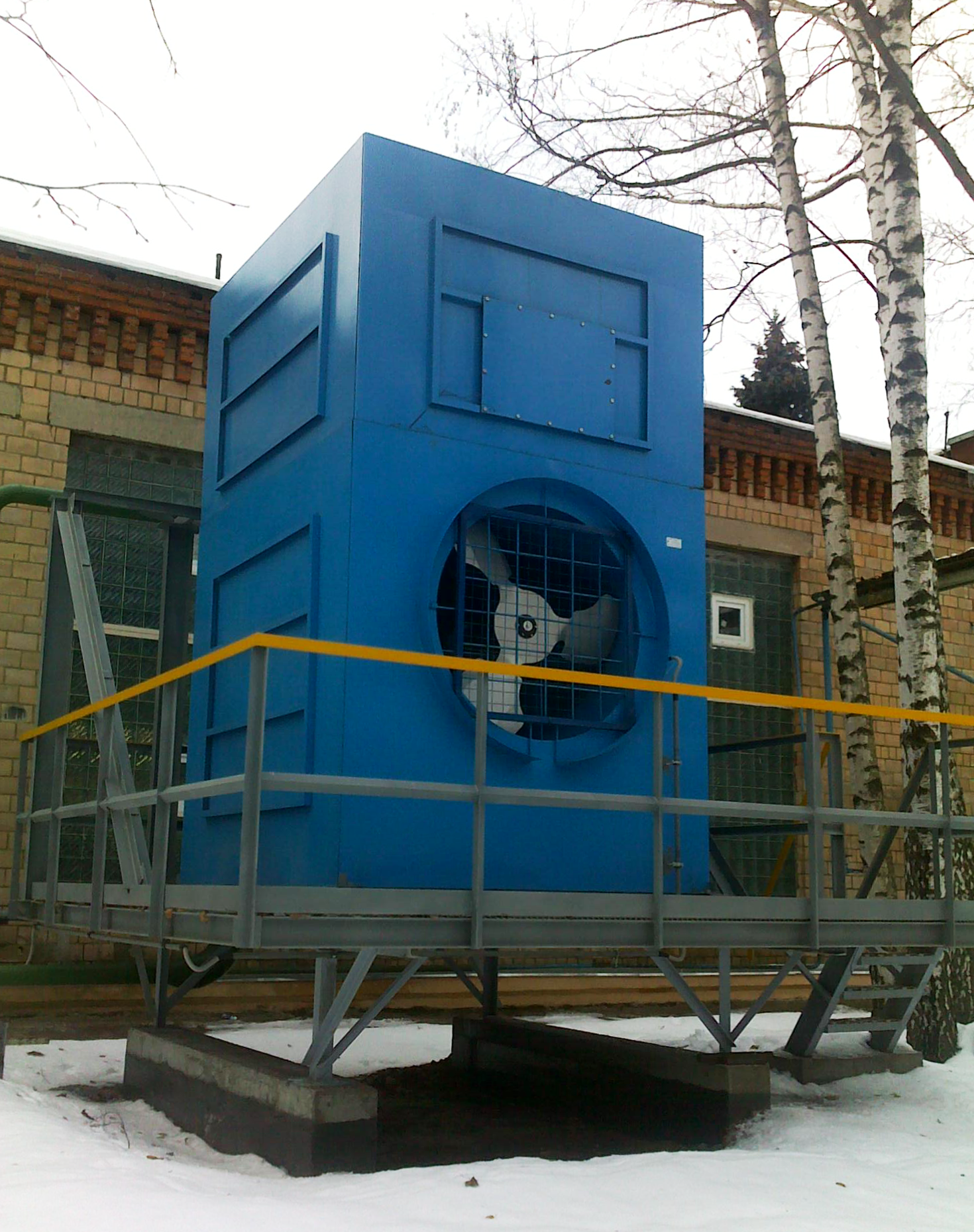

Градирню необходимо устанавливать снаружи здания, вдали от источников тепла. При технической необходимости нахождения градирни внутри помещения, необходимо локально установить приточно-вытяжную вентиляцию, ее нельзя ставить ближе 5 метров. Корпус монтируется так, чтобы уклон обечайки вентилятора внутрь градирни была минимум 0,5^o. Сливная труба бака-резервуара монтируется над уровнем воды, а слив воды из трубы не должен имеет препятствий. Чтобы исключить перемерзание напорной магистрали после выключения насоса, вода должна сливаться в бак-резервуар по байпасу, а трубы необходимо топлоизолировать.

Прежде чем включать градирню нужно убедиться в правильности монтажа, проверить резьбовые соединения и герметичность уплотнений.
