ООО "ТМИМ" — это динамично развивающийся научно производственный холдинг с более чем 20 летним опытом разработки, строительства и модернизации градирен. Используя передовые отечественные технические разработки и опыт зарубежных коллег в области разработки градирен, холдингом были построены и модернизированы тысячи градирен для промышленных, энергетических, металлургических и нефтехимических предприятий. При строительстве градирен используются вентиляторы высокой эффективности нового поколения, что позволяет достигнуть высокой глубины охлаждения воды и снизить потребление оборотной жидкости.

Одной из последних разработок компании является вентилятор ВГ104М, состоящий полностью из деталей импортного производства и имеющий производительность 3 млн. м³/час при среднем потреблении электроэнергии 165 кВт/час. Вентилятор данной модели обладает высоким КПД, системой плавного запуска, и ресурсом работы более 100000 часов.

С 2003 года, ООО "ТМИМ" выпускается высокоэффективный ороситель, который может быть собран заказчиком на монтажной площадке, что позволяет снизить расходы на перевозку в 2-3 раза. Современные водоуловители, выпускаемые холдингом, имеют низкое сопротивление воздуха, в 2,5 раза меньше, чем у аналогов, что позволяет увеличить тягу в градирне и достичь более эффективного охлаждения воды.

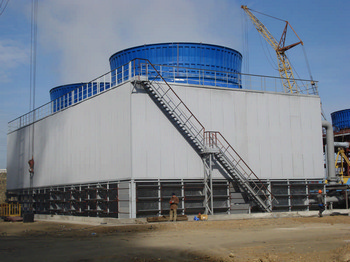

Градирни БМГ-100

ТМИМ

Градирня БМГ-100 имеет блочную структуру и состоит из сборных металлических элементов с защитным покрытием устойчивым к коррозии. Обшивка выполнена из оцинкованных панелей с защитным напылением снаружи и внутри конструкции. В градирне установлены высокоэффективные оросители и водоуловители, из полимерных материалов, обеспечивающие равномерное орошение по всей площади градирни, охлажденная вода попадает затем на поддон с специальным антикоррозийным покрытием. Полимерные оросители и водоуловители выполнены в виде отдельных модулей, что позволяет легко перемещать их при монтаже и демонтаже.

Охлаждение в градирне осуществляется при помощи тихоходного многоскоростного вентилятора, обладающего отличной аэродинамикой и корпусом подавляющим шумы. Лопасти вентилятора изготовлены из многослойного стеклопластика по особой авиационной технологии. Вентилятор не производит много шума и осуществляет подачу воздуха в режиме контроля количества оборотов, что дает возможность снизить потребление охлаждающей жидкости и минимизировать расход электроэнергии.

Технические характеристики

Параметры

Ед.изм.

БМГ-100

Площадь орошения

м²

6,25

Диапазон гидравлических нагрузок

м³/час

60-140

Гидравлическая нагрузка расчетная

м³/час

Индивидуальный расчет по исходным данным от «Заказчика»

Тепловая нагрузка, не менее

Мкал/час

По расчету

Температурная зона охлаждения

°С

По расчету

Максимальная температура воды на входе, не более

°С

65

Капельный унос воды, не более

%

0,003

Давление воды на входе, не менее

м.вод.ст.

8

Диаметр трубопроводов на входе

мм

Расчетный по гидравлической нагрузке

Диаметр трубопровода на выходе из бассейна

мм

Расчетный по гидравлической нагрузке

Количество форсунок

шт.

По расчету

Объем водосборной ванны рабочий

л

550

Объем водосборных щитов

л

350

Количество вентиляторов

шт.

1

Диаметр вентилятора

мм

2370

Количество лопастей

шт.

4-6

Мощность электродвигателя (по расчету)

кВт

11-15

Напряжение/частота питания

В/Гц

380/50

Степень защиты электрооборудования, не ниже

-

IP54

Уровень шума на расстоянии 10 м, не более

ДБ

70

Габаритные размеры (длина, ширина, высота)

мм

3290х2900х 5195

Масса рабочая

кг

2750

Устройство мягкого пуска, 2-х скоростной режим, контроль, сушка изоляции

шт

Опционально

Частотный преобразователь (регулирование температуры, антиобледенение)

шт

Опционально

Устройство реверса (антиобледенение)

шт

Опционально

Термопреобразователь

шт

Опционально

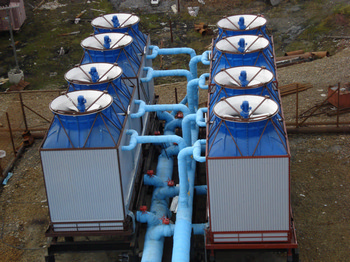

Градирни БМГ-210

ТМИМ

Блочная компактная градирня БМГ-210М включает в себя металлический каркас, стеклопластиковый поддон, систему водораспределения а также оснащена тихоходным и низкошумным вентилятором с улучшенной аэродинамическими показателями. Лопасти вентилятора произведены из стеклопластика с многослойной структурой по особой авиационной технологии. Вентилятор не производит много шума и осуществляет подачу воздуха с постоянным контролем количества оборотов, что дает возможность снизить потребление охлаждающей жидкости и минимизировать расход электроэнергии.

Градирня БМГ-210М оборудована трехфазным, тихоходным двигателем с электроприводом. Электродвигатель имеет защитное и антикоррозийное покрытие, а так же оснащен защитой от перегрева подшипников и обмотки. Долговечность и надежность конструкции двигателя гарантирует 70 000 часов работы без техобслуживания.

Технические характеристики

Параметры

Ед.изм.

БМГ-210

Диапазон гидравлических нагрузок

м3/час

80-250

Гидравлическая нагрузка расчетная

м3/час

Индивидуальный расчет по
исходным данным от «Заказчика»

Тепловая нагрузка, не менее

Мкал/час

По расчету

Температурная зона охлаждения

оС

По расчету

Максимальная температура
воды на входе, не более

оС

65

Капельный унос воды, не более

%

0,003

Давление воды на входе, не менее

м.вод.ст.

7

Диаметр трубопроводов на входе

мм

Расчетный по гидравлической нагрузке

Диаметр трубопровода на выходе из бассейна

мм

Расчетный по гидравлической нагрузке

Количество форсунок

шт

По расчету

Объем водосборной ванны рабочий

л

500

Объем водосборных щитов

л

700

Количество вентиляторов

шт.

1

Диаметр вентилятора

мм

2370

Количество лопастей

шт.

4-6

Мощность электродвигателя (по расчету)

кВт

15-22

Напряжение/частота питания

В/Гц

380/50

Степень защиты электрооборудования, не ниже

IP54

Уровень шума на расстоянии 10 м, не более

ДБ

70

Габаритные размеры (длина, ширина, высота)

мм

3860х4190х6300

Масса рабочая

кг

5730

Устройство мягкого пуска,2х скоростной режим,
контроль, сушка изоляции

шт

Опционально

Частотный преобразователь (регулирование
температуры, антиобледенение)

шт

Опционально

Устройство реверса(антиобледенение)

шт

Опционально

Термопреобразователь

шт

Опционально

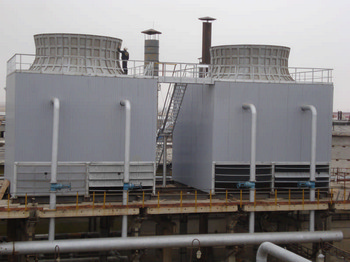

Градирни БМГ-350

ТМИМ

Микро-градирня серии БМГ-350 имеет ряд отличий от своей родственницы БМГ-210, к этим отличиям относятся: габариты градирни (4772х4600х7900мм), площадь орошения (16м2), мощность электродвигателя (22?30 кВт).

Градирня обладает сборной металлической конструкцией и производительными полимерными оросителями и водоуловителями. Также БМГ-350 оборудована тихоходным и низкошумным вентилятором, с улучшенными аэродинамическими показателями. Лопасти вентилятора произведены из стеклопластика с многослойной структурой по особой авиационной технологии. Вентилятор не производит много шума и осуществляет подачу воздуха с постоянным контролем количества оборотов, что дает возможность снизить потребление охлаждающей жидкости и минимизировать расход электроэнергии. Долговечность и надежность конструкции двигателя гарантирует 70 000 часов работы без техобслуживания.

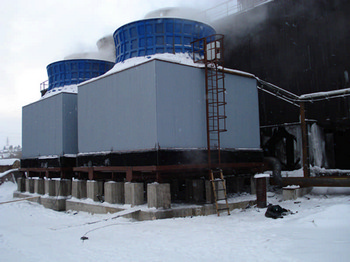

Градирни БМГ-600

ТМИМ

Блочная градирня БМГ-600 представляет собой две объединенные секции градирни БМГ-210М, и как следствие имеет схожие параметры.

Технические характеристики

Параметры

Ед.изм.

БМГ-600

Площадь орошения

м²

22

Диапазон гидравлических нагрузок

м³/час

160-550

Гидравлическая нагрузка расчетная

м³/час

Индивидуальный расчет по исходным данным от «Заказчика»

Тепловая нагрузка, не менее

Мкал/час

По расчету

Температурная зона охлаждения

°С

По расчету

Максимальная температура воды на входе, не более

°С

65

Капельный унос воды, не более

%

0,003

Давление воды на входе, не менее

м.вод.ст.

7

Диаметр трубопроводов на входе

мм

Расчетный по гидравлической нагрузке

Диаметр трубопровода на выходе из бассейна

мм

Расчетный по гидравлической нагрузке

Количество форсунок

шт.

По расчету

Объем водосборной ванны рабочий

л

500

Объем водосборных щитов

л

1400

Количество вентиляторов

шт.

2

Диаметр вентилятора

мм

2370

Количество лопастей

шт.

4÷6

Мощность электродвигателя (по расчету)

кВт

15÷22

Напряжение/частота питания

В/Гц

380/50

Степень защиты электрооборудования, не ниже

IP54

Уровень шума на расстоянии 10 м, не более

ДБ

70

Габаритные размеры (длина, ширина, высота)

мм

7230х4155х 6965

Масса рабочая

кг

10990

Устройство мягкого пуска, 2х скоростной режим, контроль, сушка изоляции

шт

Опционально

Частотный преобразователь (регулирование температуры, антиобледенение)

шт

Опционально

Устройство реверса(антиобледенение)

шт

Опционально

Термопреобразователь

шт

Опционально

На всех этапах проектирования требуется расчеты для обеспечения эффективной и экономной работы оборудования. Расчеты выполняются в соответствии с представленными заказчиком данными и особенностей климата.

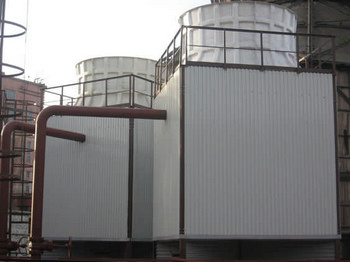

Градирни БМГ-800

ТМИМ

Градирня БМГ-800 имеет блочную структуру и состоит из сборных металлических элементов с защитным покрытием устойчивым к коррозии. В градирне установлены высокоэффективные оросители и водоуловители, из полимерных материалов, обеспечивающие равномерное орошение по всей площади градирни, охлажденная вода попадает затем на поддон с специальным антикоррозийным покрытием.

Охлаждение в градирне осуществляется при помощи тихоходного многоскоростного вентилятора, обладающего отличной аэродинамикой и корпусом подавляющим шумы. Лопасти вентилятора изготовлены из многослойного стеклопластика по особой авиационной технологии. Вентилятор не производит много шума и осуществляет подачу воздуха в режиме контроля количества оборотов, что дает возможность снизить потребление охлаждающей жидкости и минимизировать расход электроэнергии.

Технические характеристики

Параметры

Ед.изм.

БМГ-800

Площадь орошения

м²

44

Диапазон гидравлических нагрузок

м²/час

320-1000

Гидравлическая нагрузка расчетная

м³/час

Индивидуальный расчет по исходным данным от «Заказчика»

Тепловая нагрузка, не менее

Мкал/час

По расчету

Температурная зона охлаждения

°С

По расчету

Максимальная температура воды на входе, не более

°С

65

Капельный унос воды, не более

%

0,003

Давление воды на входе, не менее

м.вод.ст.

7

Диаметр трубопроводов на входе

мм

Расчетный по гидравлической нагрузке

Диаметр трубопровода на выходе из бассейна

мм

Расчетный по гидравлической нагрузке

Количество форсунок

шт.

По расчету

Объем водосборной ванны рабочий

-

-

Объем водосборных щитов

л

-

Количество вентиляторов

шт.

1

Диаметр вентилятора

мм

4980

Количество лопастей

шт.

4÷6

Мощность электродвигателя(по расчету)

кВт

22÷55

Напряжение/частота питания

В/Гц

380/50

Степень защиты электрооборудования, не ниже

IP54

Уровень шума на расстоянии 10 м, не более

ДБ

80

Габаритные размеры (длина, ширина, высота)

мм

6740х6740х7260

Масса рабочая

кг

21980

Устройство мягкого пуска, 2х скоростной режим, контроль, сушка изоляции

шт

Опционально

Частотный преобразователь(регулирование температуры, антиобледенение)

шт

Опционально

Устройство реверса(антиобледенение)

шт

Опционально

Термопреобразователь

шт

Опционально

На всех этапах проектирования требуется расчеты для обеспечения эффективной и экономной работы оборудования. Расчеты выполняются в соответствии с представленными заказчиком данными и особенностей климата.

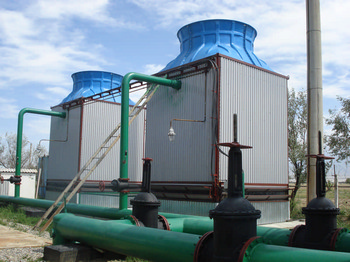

Градирни БМГ-1000

ТМИМ

Технические характеристики

Параметры

Ед.изм.

БМГ-1000

Площадь орошения

м²

64

Диапазон гидравлических нагрузок

м³/час

450-1200

Гидравлическая нагрузка расчетная

м³/час

Индивидуальный расчет по исходным данным от «Заказчика»

Тепловая нагрузка, не менее

Мкал/час

По расчету

Температурная зона охлаждения

°С

По расчету

Максимальная температура воды на входе, не более

°С

65

Капельный унос воды, не более

%

0,003

Давление воды на входе, не менее

м.вод.ст.

7

Диаметр трубопроводов на входе

мм

Расчетный по гидравлической нагрузке

Диаметр трубопровода на выходе из бассейна

мм

Расчетный по гидравлической нагрузке

Количество форсунок

шт.

По расчету

Объем водосборной ванны рабочий

л

-

Объем водосборных щитов

л

-

Количество вентиляторов

шт.

1

Диаметр вентилятора

мм

4980

Количество лопастей

шт.

4÷6

Мощность электродвигателя(по расчету)

кВт

37÷55

Напряжение/частота питания

В/Гц

380/50

Степень защиты электрооборудования, не ниже

IP54

Уровень шума на расстоянии 10 м, не более

ДБ

80

Габаритные размеры (длина, ширина, высота)

мм

8000х8000х10600

Масса рабочая

кг

26000

Устройство мягкого пуска, 2х скоростной режим, контроль, сушка изоляции

шт

Опционально

Частотный преобразователь (регулирование температуры, антиобледенение)

шт

Опционально

Устройство реверса (антиобледенение)

шт

Опционально

Термопреобразователь

шт

Опционально

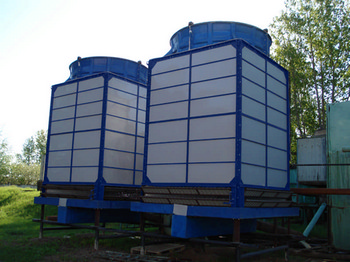

Градирни БМГ-2000

ТМИМ

Технические характеристики

Параметры

Ед.изм.

БМГ-2000

Площадь орошения

м²

144

Диапазон гидравлических нагрузок

м³/час

1000-2500

Гидравлическая нагрузка расчетная

м³/час

Индивидуальный расчет по исходным данным от «Заказчика»

Тепловая нагрузка, не менее

Мкал/час

По расчету

Температурная зона охлаждения

°С

По расчету

Максимальная температура воды на входе, не более

°С

65

Капельный унос воды, не более

%

0,003

Давление воды на входе, не менее

м.вод.ст.

8

Диаметр трубопроводов на входе

мм

Расчетный по гидравлической нагрузке

Диаметр трубопровода на выходе из бассейна

мм

Расчетный по гидравлической нагрузке

Количество форсунок

шт.

По расчету

Объем водосборной ванны рабочий

л

-

Объем водосборных щитов

л

-

Количество вентиляторов

шт.

1

Диаметр вентилятора

мм

6980

Количество лопастей

шт.

4÷6

Мощность электродвигателя (по расчету)

кВт

75÷132

Напряжение/частота питания

В/Гц

380/50

Степень защиты электрооборудования, не ниже

IP54

Уровень шума на расстоянии 10 м, не более

ДБ

80

Габаритные размеры (длина, ширина, высота)

мм

12000х12000х12000

Масса рабочая

кг

52000

Устройство мягкого пуска, 2х скоростной режим,
контроль, сушка изоляции

шт

Опционально

Частотный преобразователь
(регулирование температуры, антиобледенение)

шт

Опционально

Устройство реверса (антиобледенение)

шт

Опционально

Термопреобразователь

Опционально

На всех этапах проектирования требуется расчеты для обеспечения эффективной и экономной работы оборудования. Расчеты выполняются в соответствии с представленными заказчиком данными и особенностей климата.

Градирни БМГ-3000

ТМИМ

Градирни БМГ-3000 оборудованы передовым вентиляторным оборудованием разработанным компанией Siemens. Установленные на градирне электродвигатели Loher имеют антистатический и взрывоустойчивый корпус. Градирня так же оснащена оросителями и параболоидными диффузорами с высокой эффективностью работы.

Вентиляторы градирен

ТМИМ

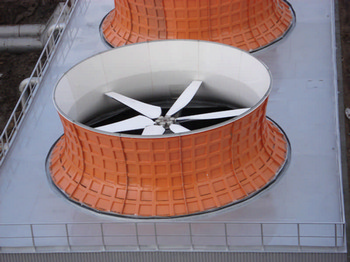

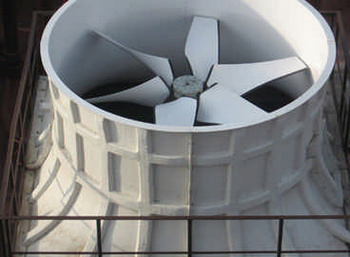

Вентиляторы для градирен, выпускаемые компанией ТМИМ, оснащены системой плавного запуска и регулятором скорости вращения лопастей, что позволяет уменьшить потребление электроэнергии в 2 раза!

Данные вентиляторы полностью разработаны в России и произведены с применением отечественных материалов, обладая при этом параметрами аналогичными зарубежным устройствам, при меньшей стоимости производства.

Рабочее Колесо

РК-24 вентилятора
ВГ-24

РК-24М вентилятора ВГ-24М

РК-30 вентилятора
ВГ-30

РК-50М вентилятора
ВГ-50М

РК-70М вентилятора
ВГ-70М

1.Диаметр, мм, не более

2370

2370

3000

4980

6980

2.Производительность, тыс.м³/час

140÷170

140÷170

180÷220

580÷610

1150÷1700

3.Количество лопастей, шт.

4÷5

4÷6

4÷6

4÷6

4÷6

4.Масса лопасти, кг, не более

7

7

10

20

30

5.Масса ступицы, кг, не более

14

14

30

70

80

Современный профиль лопастей позволяет воздушному потоку равномерно проходить по всему сечению диффузора вентилятора. Сами лопасти изготовлены из особо прочного стеклопластика разработанного по технологии, используемой в авиации. Лопасти обладают высокими аэродинамическими показателями, что позволило заметно увеличить производительность, снизить уровень шума и энергозатраты вентилятора.

Оросители

Пожаробезопасный ороситель

ТМИМ

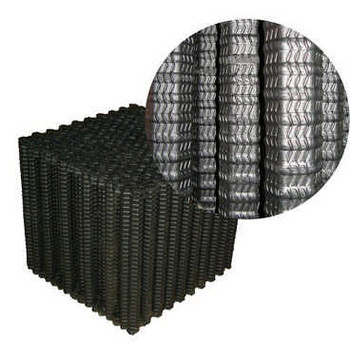

Ороситель из ПНД по ТУ 2291 -004-13015670-2005 производится из ПНД крошки высочайшего качества. Конструкция оросителя в виде трубок позволяет заметно снизить сопротивление проходящего воздуха. Ороситель обладает высокой морозостойкостью и способен эффективно работать при температуре до -70°С.

Имея большую площадь тепло-массообмена, требуется вдвое меньший объем оросителя, в сравнении с другими производителями. Следовательно, значительно уменьшается стоимость транспортировки и монтажа

Технические характеристики

Расчетный срок эксплуатации

20-25- лет

Допускаемая нагрузка на ороситель с учетом обледенения

500 кг/м².

Площадь водяной пленки в 1 м³

172 м².

Коэффициент аэродинамического сопротивления

C = 7,8

Удельная поверхность теплообмена оросителя

66 м²/м³.

Оросительные блоки градирен выпускаются по размерам

(680х690)+-25 х 650+-20 мм

Каплеуловители

ТМИМ

Коэффициент аэродинамического сопротивления у данных каплеуловителей несколько раз меньше, чем у остальных.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Скорость воздуха w, м/сек

Коэффициент аэродинамического сопротивления

Капельный унос воды из градирни, % от q ж

Потери давления в каплеуловителе, Ра

1,0

5,1

0,003

0,3

1,5

4,0

0,003

0,5

2,35

3,0

0,004

1


Замена устаревших каплеуловителей на новые обеспечивает дополнительное охлождение на 2 - 2,5 градуса!

Форсунки

ТМИМ

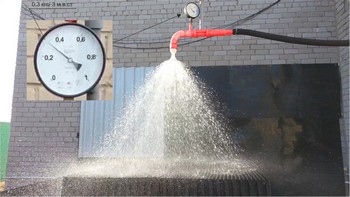

Форсунки данного типа обеспечивают равномерное разбрызгивание воды в виде мелкодисперсных капель. Использование форсунок совместно с новыми оросителями и системой ВРС позволяет понизить температуру воды дополнительно на 5 - 6 °С.

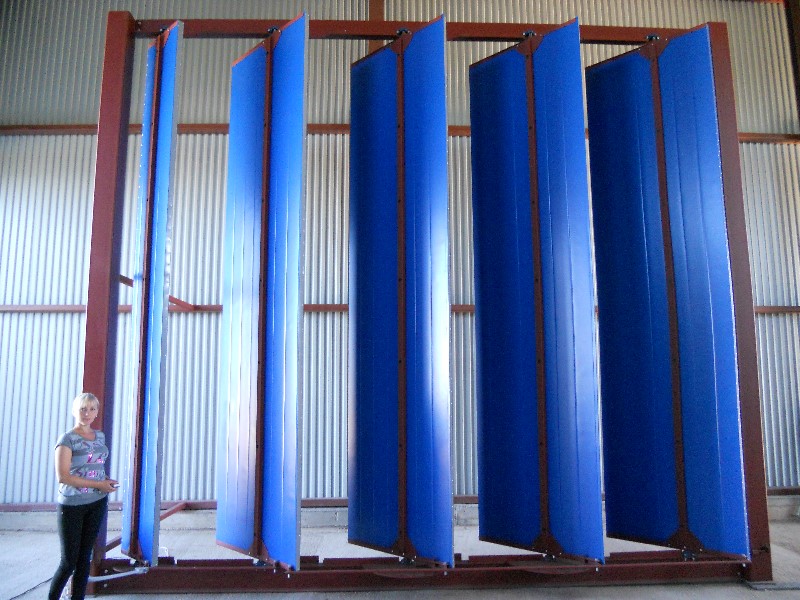

Поворотные панели

ТМИМ

Поворотные панели активно используются в летнее время года, что позволяет увеличить поток, проходящего через оросители, воздуха на 30-40%, тем самым поднимая КПД градирни в 1.5 раза.

В холодное время года поворотные панели препятствуют переохлаждению, позволяя тем самым снизить расход топлива.

Водораспределительная система из полипропиленовых труб

ТМИМ

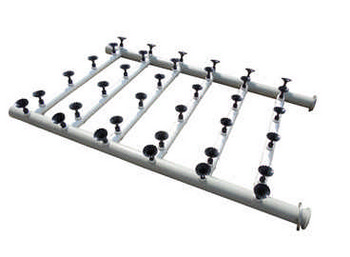

Компания ООО "ТМИМ" занимается выпуском нержавеющей ВРС из полипропиленовых труб с раструбными форсунками.

Правила портала и отказ от ответственности
Информационный специализированный ресурс gradirni.org
Проект B2B-Studio.ru
Перейти к полной версии Перейти к мобильной версии
