Компания Алдан


http://chelgradirniv.ru/

Компания "Алдан" выпускает вентиляторные противоточные градирни малого размера, проектирует и рассчитывает системы охлаждения.
Производство градирен осуществляется из нержавеющих сталей. Толщина конструкции от 2 до 4 мм.

При необходимости заказчика компания изготавливает:


Для работы с замкнутой системой охлаждения и для процессов с повышенной температурой производится конструкция с двумя контурами с установкой теплообменников.

Алдан

Устройство вентиляторных противоточных градирен

Алдан

1 - Корпус нижний; 2 - Корпус верхний; 3 - Водораспределитель; 4 - Вентилятор; 5 - Ороситель;

Работа вентиляторной противоточной градирни (ГВП) происходит на противотоке воды и атмосферного воздуха.
Вода испаряется с поверхности, происходит теплообмен, в результате чего охлаждается вода.
Оросители данной системы охлаждения производятся типа ПР-50 с использованием стабилизированного сажей полиэтилена низкого давления. Из этого же материала изготавливаются и разбрызгивающие сопла конструкции.
При работе градирни допускается испарение воды по 1 проценту на каждые 6 градусов охлаждения и капельный унос до 0,01 процента.
Для большего эффекта работы в охлаждаемой воде не должны содержаться самовозгорающиеся примеси. Если содержание жиров и нефтепродуктов превышает 25 мг на литр, а взвеси 80 мг на литр, то необходимо устанавливать дополнительные фильтры.

Преимущества вентиляторных противоточных градирен:


Детали градирен изготавливаются из углеродистой листовой стали толщиной 3 мм. При технической необходимости заказчика возможно вместо металла во всех деталях использовать нержавеющую сталь.

Технические характеристики градирен типа ГВП

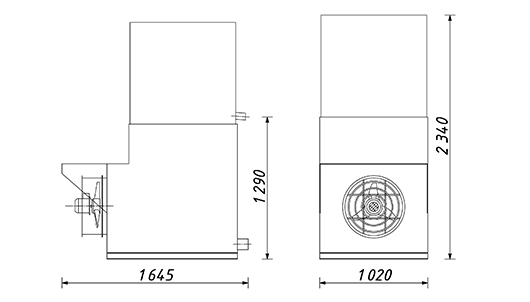

Технические характеристики ГВП-5

Алдан

Производительность, м3/час

5

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

40

Перепад температур (при t на входе 32°С), °С

7

Мощность вентилятора, кВт

0.37

Масса (Ст3, толщина 3 мм), кг

300

Алдан

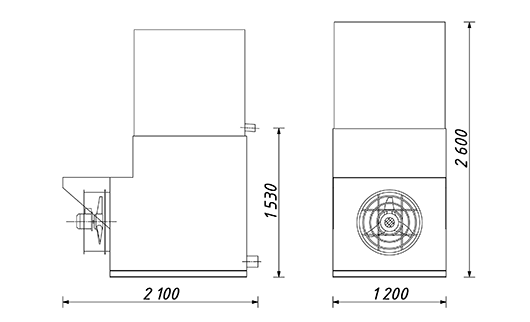

Технические характеристики ГВП 10-20

Алдан

Производительность, м3/час

10...20

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

150

Перепад температур (при t на входе 32°С), °С

6

Мощность вентилятора, кВт

1.1

Масса (Ст3, толщина 3 мм), кг

580

Алдан

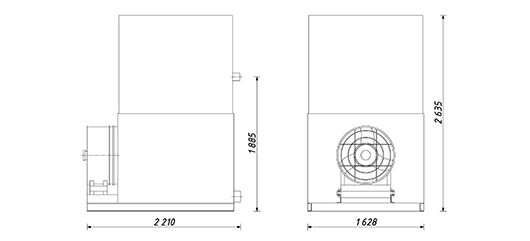

Технические характеристики ГВП 30-40

Алдан

Производительность, м3/час

30...40

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

350

Перепад температур (при t на входе 32°С), °С

6

Мощность вентилятора, кВт

3

Масса (Ст3, толщина 3 мм), кг

850

Алдан

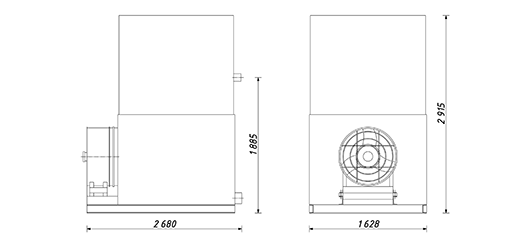

Технические характеристики ГВП 50-60

Алдан

Производительность, м3/час

50...60

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

450

Перепад температур (при t на входе 32°С), °С

6

Мощность вентилятора, кВт

2.2

Масса (Ст3, толщина 3 мм), кг

1000

Алдан

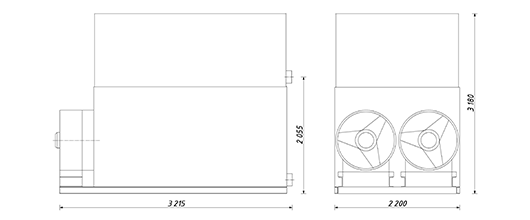

Технические характеристики ГВП 80-100

Алдан

Производительность, м3/час

80...100

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

650

Перепад температур (при t на входе 32°С), °С

5.5

Мощность вентилятора, кВт

3.0х2 шт

Масса (Ст3, толщина 3 мм), кг

1300

Алдан

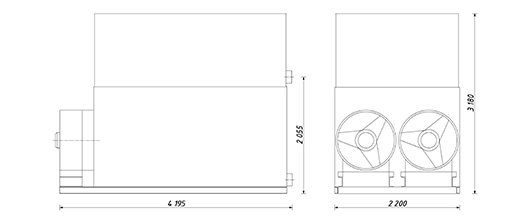

Технические характеристики ГВП 130-150

Алдан

Производительность, м3/час

130...150

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

1000

Перепад температур (при t на входе 32°С), °С

6

Мощность вентилятора, кВт

2.2х2 шт

Масса (Ст3, толщина 3 мм), кг

2200

Алдан

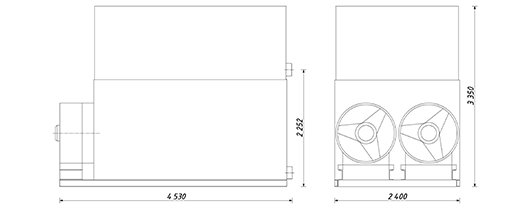

Технические характеристики ГВП 200

Алдан

Производительность, м3/час

200

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

1300

Перепад температур (при t на входе 32°С), °С

6

Мощность вентилятора, кВт

2.2х2 шт

Масса (Ст3, толщина 3 мм), кг

2600

Алдан

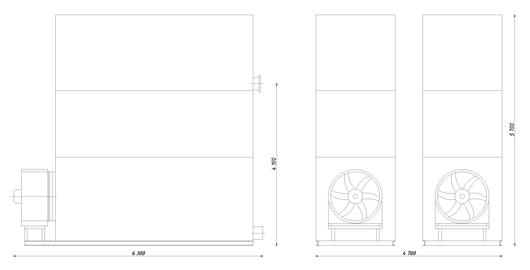

Технические характеристики ГВП 510

Алдан

Производительность, м3/час

510

Тепловая нагрузка при t=32°С на входе, отн. вл. 60%, τ=19°С, кВт

5000

Перепад температур (при t на входе 32°С), °С

8

Мощность вентилятора, кВт

11х2 шт

Масса (Ст3, толщина 3 мм), кг

9560

Алдан
