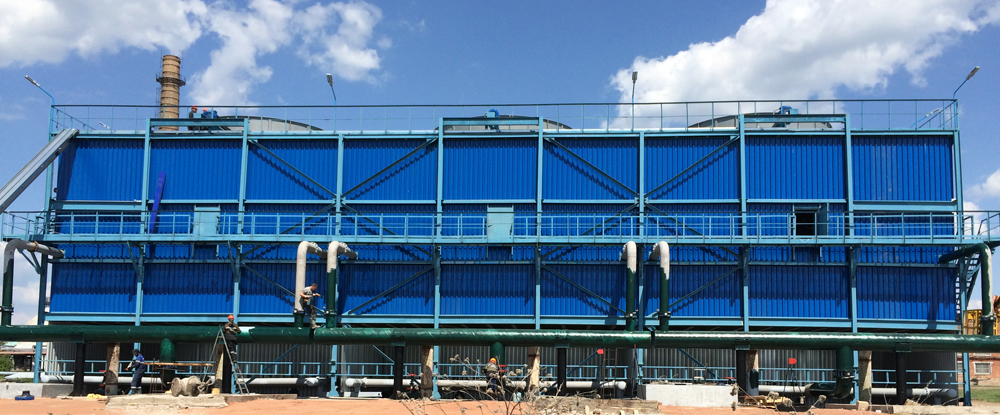

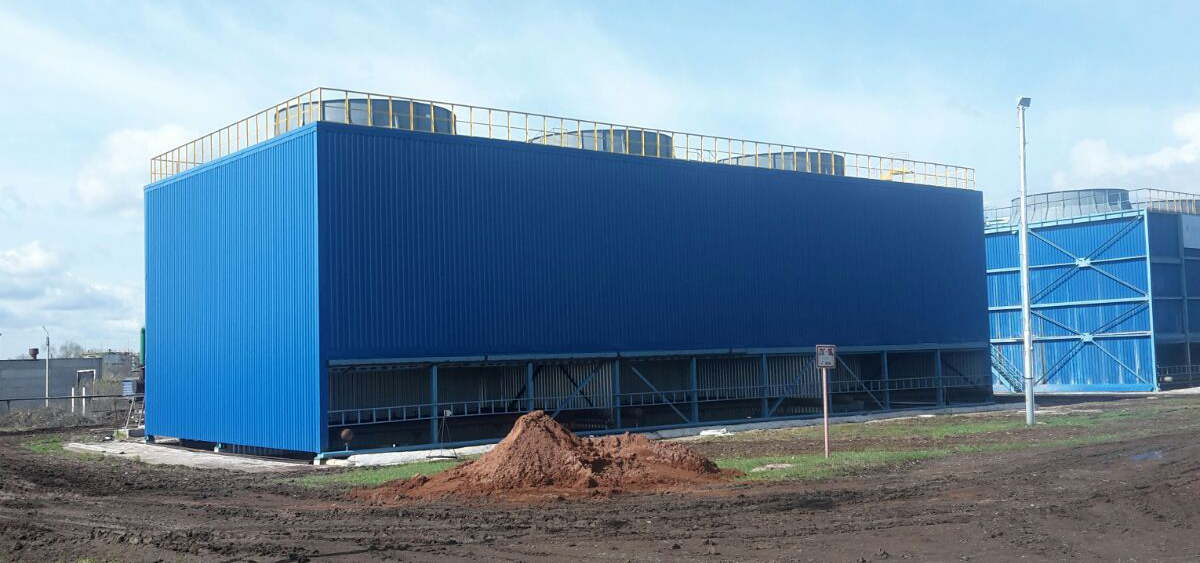

Компания ООО «ВОДЭХ» более 10 лет специализируется на проектировании и изготовлении градирен, монтаже водооборотных систем и запуске их в производство, а также корректирует водные системы и подготавливает всю необходимую документацию.

ВОДЭХ

Исследовательско-проектные работы компании ведутся в двух направлениях:

ВОДЭХ

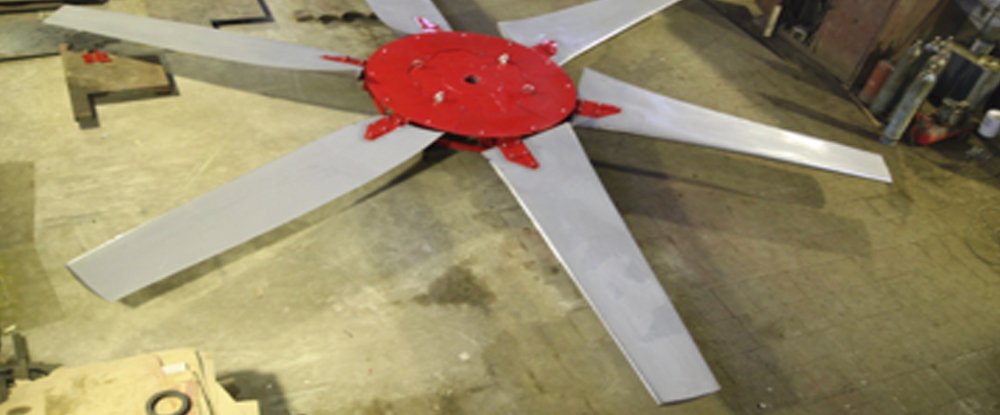

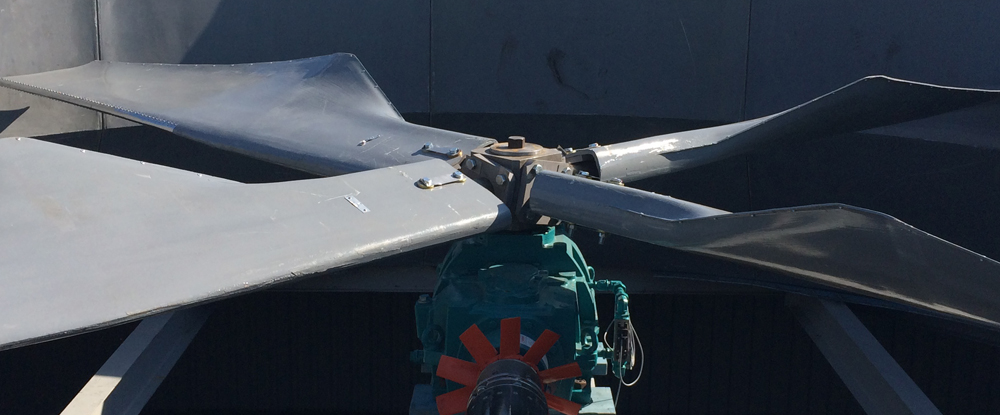

Характеристика осевых вентиляторов с редукторным приводом

водех

Наименование параметров

ВГ 25-РК

ВГ 50-РК

ВГ 70-РК

ВГ 104-РК

Производительность, м3/с

43,3

138,9

305,6

750,0

750,0

Давление, Па

140

150

160

196

157

Диаметр рабочего колеса, мм

2500

5000

7000

10400

10400

Лопасти:

тип

OB-121

OB-121

OB-121

ОВ-101

ОВ-101

количество

3

3

3

6

4

Номинальный угол установки, градус

22

14

14

23

23

Частота вращения рабочего колеса, с-1

5,89

3,92

2,99

1,52

1,52

Привод:

тип

одноступенчатый конический редуктор с гипоидным зацеплением

двухступенчатый конический планетарный

коэффициент передачи

4,1

6,17

5,29

16,15

16,15

Электродвигатель

АИРМ
132М4

AИР
180М4


280S6


355М4


315М4

Мощность электродвигателя, квт

11

30

75

250

200

Напряжение сети, В

380

380

380

380

380

Частота тока, Гц

50

50

50

50

50

Габаритные размеры, мм
(не более)

Н (высота)

750

2090

3150

10400

10400

D (диаметр)

2920

5900

8400

12800

12800

Масса вентилятора, кг
(без заказных изделий)

230

700

1650

5500

5500

Характеристика осевых вентиляторов с тихоходными электродвигателями

Наименование параметров

ВГ 25

ВГ 50

ВГ 70

ВГ 104

Производительность, м3/с

43,3

138,9

305,6

750,0

Давление, Па

140

150

160

157

Диаметр рабочего колеса, мм

2500

5000

7000

10400

Лопасти

тип

OB-121

OB-121

OB-121

ОВ-101

количество

3

3

3

4

Номинальный угол установки, градус

22

14

14

23

Частота вращения рабочего колеса, с-1

6,09

2,97

2,83

1,50

Электродвигатель

ВАСОМ
10-19-16

ВАСО
14-16-32

ВАСО
15-33-34

Электродвигатель
типа ВАСО

Мощность электродвигателя, квт

11

30

75

210

Напряжение сети, В

380

380

380

380

Частота тока, Гц

50

50

50

50

Габаритные размеры, мм
(не более)

Н (высота)

750

2090

3150

10400

D (диаметр)

2920

5900

8400

12800

Масса вентилятора, кг
(без заказных изделий)

230

700

1650

5500

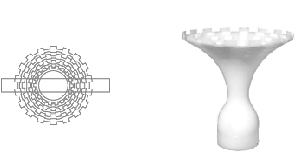

Особенности сопла от компании «ВОДЭХ» и его гидравлические характеристики

водех

Сравнительные характеристики сопла от компании «ВОДЭХ» имеют целый ряд преимуществ:

ВОДЭХ

Напор воды перед соплом, м вод.ст.

Расход воды, м3/час

Радиус факела, м

Высота факела, м

0,75

7,0

0,80

0,80

1,00

8,0

1,0

1,0

1,25

9,0

1,20

1,10

1,50

9,5

1,40

1,30

1,75

10,0

1,60

1,50

2,00

11,0

1,80

1,70

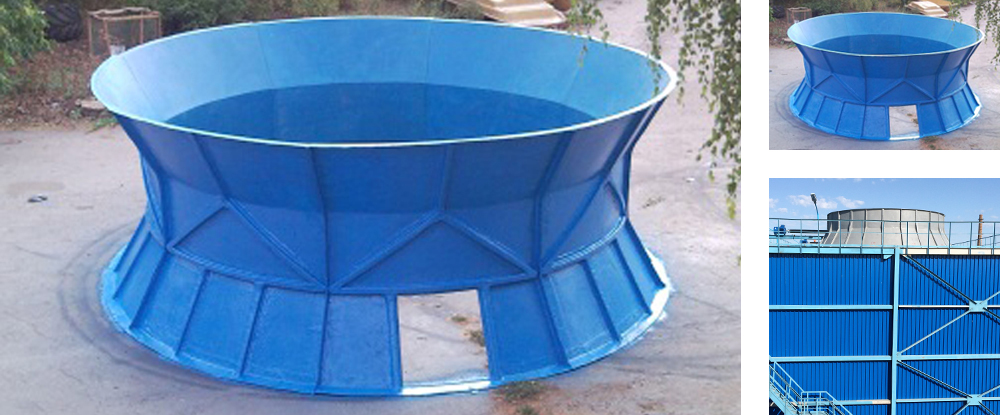

Диффузор

водех

Диффузоры от компании «ВОДЭХ» изготавливаются из стеклопластика, они не требуют дополнительного ухода, более устойчивы к влаге и ультрафиолетовым лучам. Такие диффузоры имеют меньший вес, что позволяет сделать конструкцию в четыре раза легче, чем металлические аналоги.

Редукторы

водех

Редукторы «ВОДЭХ» имеют разъемный корпус с разъемом выше уровня масла. Отсутствие трения позволяет отказаться от техобслуживания. У редуктора низкий уровень шума, влагостойкое покрытие, шлифованные и закаленные колеса зубчатого вида. Быстроходный вал – горизонтальный, сплошной, цилиндрический, со шпонкой. Тихоходный вал – вертикальный, сплошной, цилиндрический, со шпонкой. Крепится редуктор сквозь отверстия в ногах корпуса.


Описание комплектации редуктора

- Вентилятор охлаждения на входном валу
- Масломерный щуп
- Влагозащитный сапун
- Лабиринтное уплотнение тихоходного вала
- Уплотнение Oil-LockTM на быстроходном валу
- Ниппели пополнения смазки
- Крепеж с антикоррозийным покрытием DUPLEX
- Специальный усиленный упорный подшипник тихоходного вала для применения в градирнях
- Магнитная пробка
- Встроенный механический маслонасос
- Электрический подогреватель масла (230В 50Гц) с термостатом
- Датчик уровня масла
- Датчик потока (давления) масла
- PT100 термистор
- Блокиратор обратного хода
- Датчик вибрации Hauber Elektronik 664.32.000.0 +H-E, art.10721

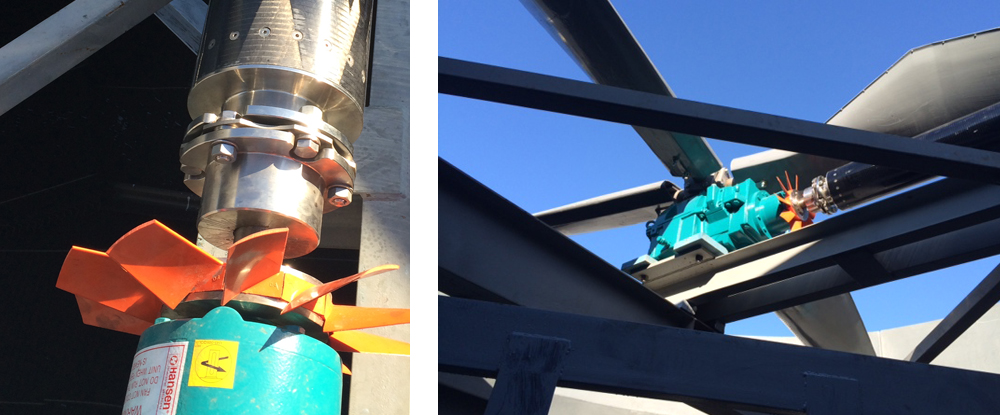

Соединительная муфта

водех

Основное преимущество соединительной муфты «ВОДЭХ» в отсутствии необходимости обслуживания. Она не имеет зазоров, жесткая на скручивание, не требует дополнительную промежуточную опору. Муфта устойчива к коррозии, т.к. изготовлена из нержавеющей стали. Соединительная труба абсолютно герметична от влияния внешних факторов.

Электродвигатель

водех

Для привода вентилятора градирни с угловым редуктором используются высококачественные трехфазные асинхронные электродвигатели с короткозамкнутым ротором серии W50.

Водораспределение из стеклопластика

водех

- Водораспределительная конструкция изготавливается из стеклопластика, что дает возможность смонтировать ее без тяжелой техники вручную, повышает пропускную способность и обеспечивает равномерное орошение. Для проведения ремонтных работ отсутствует необходимость снятия всей конструкции целиком. Рабочая температура имеет широкий диапазон от - 50°С до + 90°С.

Блоки

водех

Монтаж блоков из ПВХ прост, имеет повышенную жесткость, быстро регенерируется. Эти комплектующие необходимы для иммобилизации микрофлоры при мощной переработке сточной воды в очистных сооружениях.

ВОДЭХ

Технические характеристики блоков

Рабочие параметры

ТИП 1

ТИП 2

Материал загрузки

ПВХ-жёсткая плёнка

ПВХ-жёсткая плёнка

Толщина материала, мм

1

0.5

Удельная поверхность загрузки , м2

120

120

Обьём пустот, %

97

97

Габаритные размеры блока, мм

1900 х 1000 х 800

1720 х 1000 х 780

Масса блока, кг

85

50

Температурный диапазон эксплуатации насадки, °С

до....+60

до....+60

Высота загрузки, м: в биофильтре

8.0

8.0

Высота загрузки, м: в в аэротенке

1.2

1.6

Срок эксплуатации, лет

15-20

15-20

Эффективность очистки при ХПК,=500 - 1000мг/л, %

88-90.6

88-90.6

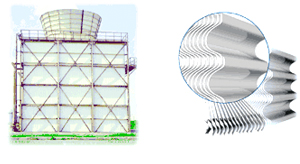

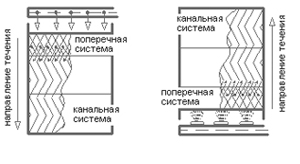

Водоуловители

водех

Водоуловители и оросители «ВОДЭХ» имеют самонесущую конструкцию, не имеют необходимости в дополнительных опорах при строительстве и реконструкции градирни, могут применяться для любого вида вентиляторных и башенных градирен. Схема позволяет смонтировать все элементы в течение рабочего дня. Конструкция пожаробезопасна и имеет повышенную прочность.

ВОДЭХ

Технические характеристики водоуловителя

Степень улавливания капельной влаги, %

99,97

Температурный диапазон эксплуатации, °C

-30...+60

Коэффициент аэродинамического сопротивления водоуловителя при V -1:2,5 м/с

5.5

Вес блока площадью 2 кв.м (2х1), кг.

24

Допустимая нагрузка на блок площадью 2 м2 ,кг

100

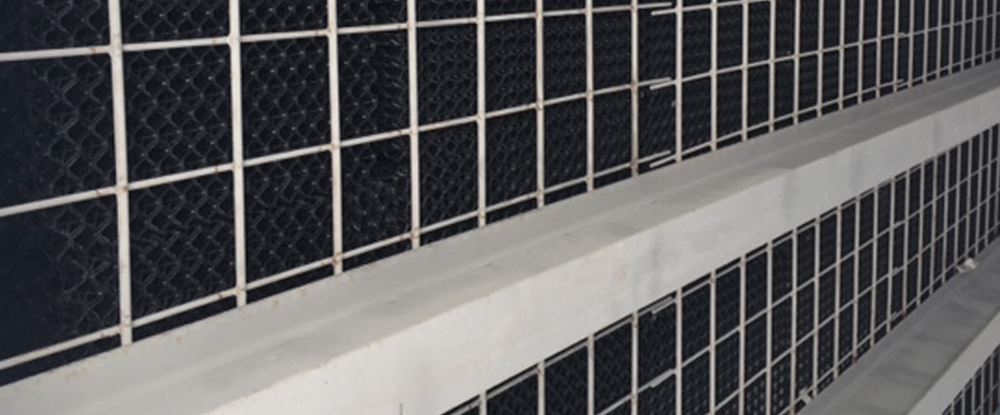

Оросители

ВОДЭХ

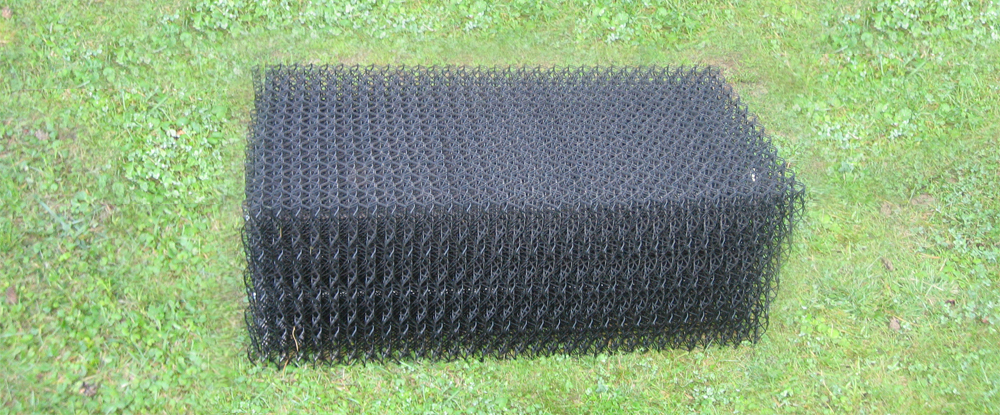

Капельный ороситель FD-125

Ороситель, применяемые компанией «ВОДЭХ» при производстве градирни, является капельным, он состоит из литых гофрированных элементов в виде сетки. Изготавливается из специальных устойчивых материалов. Блок оросителя выполняет функцию охладителя технологической оборотной воды.
Блоки используются при температурном режиме от – 60°С до + 80°С.

Основные параметры и размеры блока:

Длина

1200 мм

Высота

450 мм

Ширина

600 мм

Вес блока

8 кг

Характеристики блока оросителя

Объем одного блока, м3

0,324

Вес, кг

8,0

Коэффициент аэродинамического сопротивления, 1/м

10,7

Коэффициент охлаждения А, 1/м

1,35

Диаметр волокон сетки, мм

2

Удельная поверхность фазового контакта, м2/м3

125

Срок службы, лет

20

Исходя из глубины охлаждения оборотной воды, существует возможность установки блоков до четырех слоев высотой 1,8 м. Опорой служат конструкции из металла или стеклопластика.

Требования к оборотной воде

работает с речной и морской водой

Доставка потребителю

в виде готовых блоков или непакетированных формованных листов на паллетах

Количество оросителя на одной паллете, м3

2,16
