Основанная в 1992 году компания "ЭКОТЭП" располагает собственными производственными мощностями по изготовлению и модернизации градирен. Всё оборудование и детали градирен проходят обязательные испытания в лабораториях ВНИИ гидротехники им. Б.Е. Веденеева.

Усилиям квалифицированных сотрудников компании "ЭКОТЭП" проводятся работы по экспертной оценке состояния охладителей систем http://gradirniprof.ru/osov, разработке проектно-технической документации на капитальный ремонт или модернизацию градирен, а так же проводится обязательные эксплуатационные испытания оборудования.

На сегодняшний день компанией "ЭКОТЭП" налажен процесс изготовления, монтажа и наладки современного технологического оборудования для градирен.

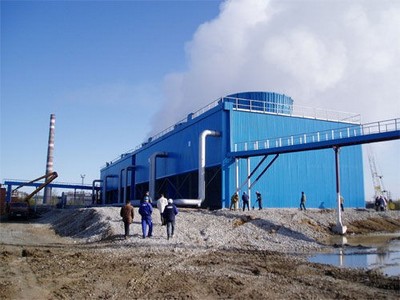

ВЕНТИЛЯТОРНЫЕ ГРАДИРНИ СВГ

ЭКОТЭП

Вентиляторные градирни серии СВГ отличаются высокими показателями водо- и энергосбережения. Конструкция градирен разработана с учетом круглогодичной эксплуатации в суровых климатических условиях.

Комплектация вентиляторных градирен СВГ

Устройство вентиляторных градирен включает в себя рабочие колеса и диффузоры из стеклопластика с улучшенными аэродинамическими свойствами, а так же асинхронные малошумные двигатели, применяемые в качестве привода вентиляторов. По просьбе заказчика возможна установка элементов предотвращающих появление наледи.
Конструкция градирни отличается долговечностью, которая достигается за счет применения антикоррозийных материалов и оцинкованного каркаса. Форсунки водораспределительной системы выполнен из нержавеющей стали и стойки к возникновению засоров, что значительно увеличивает срок их службы. Градирни СВГ оборудованы оросителями и каплеуловителями из современных негорючих материалов.

Одной из особенностей данной серии градирен является их быстрый и легкий монтаж на месте дальнейшей эксплуатации.

Вентиляторные градирни: особенности конструкции

Конструкция градирни выполнена из прочных стальных профилей. Соединение профилей осуществляется при помощи стальных болтов устанавливаемых в стыковочных местах. Все металлические элементы конструкции, включая места болтовых соединений, проходит поверхностную обработку при помощи горячего оцинкования.

В градирне примнется вентилятор, разработанный специально для применения в вентиляторных градирнях. Тихоходный электродвигатель вентилятора, приводящий в движение лопасти, оснащен регуляторами скорости вращения и включения обратного хода, что ощутимо увеличивает экономию электроэнергии и срок службы устройства. Количество лопастей в вентиляторе может варьироваться от требуемых характеристик устройства.

КОМПАКТНЫЕ ВЕНТИЛЯТОРНЫЕ ГРАДИРНИ СВГ-К

Вентиляторные миниградирни серии СВГ-К открытого типа широко применяются в системах охлаждения промышленных и гражданских объектов. Обладая достаточно низким энергопотребления, градирни серии СВГ-К, обеспечивают эффективное охлаждение оборотной воды до температуры значительно ниже, чем температура окружающей среды.

Миниградирни используются для кондиционирования воздуха в гражданских строениях, при охлаждении охлаждения конденсаторов холодильных установок и в некоторых случаях для охлаждения аварийных электрогенераторов высокой мощности.

В сфере промышленности градирни активно применяются при самых разных технологических операциях, где необходим эффективный и экономичный отвод тепла, образованного во время работы компрессорных установок, холодильных машин и станций, металлургических производств, машин по формовке пластических масс, технологических процессов по химической очистке веществ, восстановления чистых химических растворителей и т. п.

МОДИФИКАЦИЯ
ГРАДИРНИ*

ТЕПЛОВОЙ
ПОТОК,
кВт**

РАЗМЕРЫ
H x L x B,
мм

МАССА
кг

ЭЛЕКТРОДВИГАТЕЛЬ

N
кВт

n
мин-1

http://gradirniprof.ru/swg-k-8

46

2000 x 1528 x 724

125

0.37

1500

http://gradirniprof.ru/swg-k-12m

70

2600 x 1839 x 1008

231

0.75

1000

http://gradirniprof.ru/swg-k-16

95

2600 x 1839 x 1008

231

1.1

1500

http://gradirniprof.ru/swg-k-20m

120

3100 x 1839 x 1008

288

0.75

1000

http://gradirniprof.ru/swg-k-24

140

3100 x 1839 x 1008

288

1.1

1500

http://gradirniprof.ru/swg-k-28

160

3100 x 1839 x 1008

288

1.1

1500

http://gradirniprof.ru/swg-k-32

190

2971 x 3033 x 968

435

3.0

1500

http://gradirniprof.ru/swg-k-50

300

3471 x 3033 x 968

520

3.0

1500

http://gradirniprof.ru/swg-k-60m

350

3350 x 3416 x 2010

844

4.0

750

http://gradirniprof.ru/swg-k-75

450

3350 x 3416 x 2010

844

7.5

1000

http://gradirniprof.ru/swg-k-90m

550

3850 x 3404 x 2010

990

4.0

750

http://gradirniprof.ru/swg-k-120

700

3850 x 3404 x 2010

990

7.5

1000

http://gradirniprof.ru/swg-k-170

1000

4035 x 4826 x 2132

1650

11.0

1000

http://gradirniprof.ru/swg-k-280

1650

4310 x 6774 x 2132

2100

15.0

1000

http://gradirniprof.ru/swg-k-400

2325

4730 x 7498 x 2350

3240

22.0

750

* - Цифра указывает номинальный расход охлаждаемой воды в м3/час.

** - При номинальном расходе охлаждаемой воды и Δtw=5оС; при 50% номинального расхода и Δtw=10оС.

М - Обозначение малошумной модификации градирни с пониженным числом оборотов вентилятора.

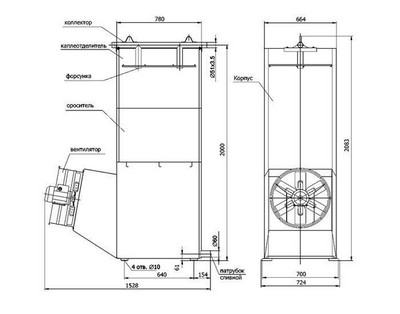

СВГ-К-8

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-8

Количество охлаждаемой воды

8

м3/час

Площадь поверхности оросителя

65

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

46

кВт

Диапазон регулирования производительности

50-100

%

Площадь орошения

0,5

м2

Количество форсунок

2

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

500

мм

Частота вращения колеса вентилятора

1500

об/мин

Установленная мощность электродвигателя

0,37

кВт

Уровень звука на расстоянии 1 м

78

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

125

кг

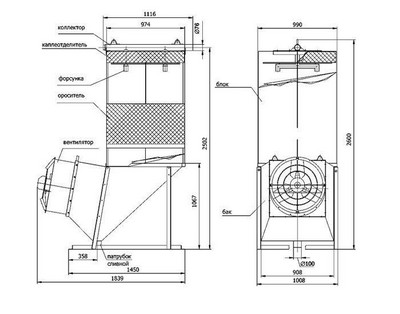

СВГ-К-12М

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-12М

Количество охлаждаемой воды

12

м3/час

Площадь поверхности оросителя

88

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

70

кВт

Диапазон регулирования производительности

45-100

%

Площадь орошения

0,95

м2

Количество форсунок

2

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

630

мм

Частота вращения колеса вентилятора

1000

об/мин

Установленная мощность электродвигателя

0,75

кВт

Уровень звука на расстоянии 1 м

72

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

231

кг

СВГ-К-16

ЭКОТЭП

Площадь поверхности оросителя

88

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

95

кВт

Диапазон регулирования производительности

40-100

%

Площадь орошения

0,95

м2

Количество форсунок

3

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

630

мм

Частота вращения колеса вентилятора

1500

об/мин

Установленная мощность электродвигателя

1,1

кВт

Уровень звука на расстоянии 1 м

86

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

231

кг

СВГ-К-20М

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-20М

Количество охлаждаемой воды

20

м3/час

Площадь поверхности оросителя

175

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

120

кВт

Диапазон регулирования производительности

45-100

%

Площадь орошения

0,95

м2

Количество форсунок

4

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

630

мм

Частота вращения колеса вентилятора

1000

об/мин

Установленная мощность электродвигателя

0,75

кВт

Уровень звука на расстоянии 1 м

72

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

288

кг

СВГ-К-24

ЭКОТЭП

Количество охлаждаемой воды

24

м3/час

Площадь поверхности оросителя

130

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

140

кВт

Диапазон регулирования производительности

40-100

%

Площадь орошения

0,95

м2

Количество форсунок

4

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

630

мм

Частота вращения колеса вентилятора

1500

об/мин

Установленная мощность электродвигателя

1,1

кВт

Уровень звука на расстоянии 1 м

86

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

288

кг

СВГ-К-28

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-28

Количество охлаждаемой воды

28

м3/час

Площадь поверхности оросителя

175

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

160

кВт

Диапазон регулирования производительности

35-100

%

Площадь орошения

0,95

м2

Количество форсунок

4

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

630

мм

Частота вращения колеса вентилятора

1500

об/мин

Установленная мощность электродвигателя

1,1

кВт

Уровень звука на расстоянии 1 м

86

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

288

кг

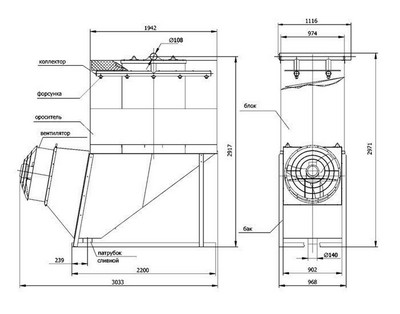

СВГ-К-32

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-32

Количество охлаждаемой воды

32

м3/час

Площадь поверхности оросителя

175

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

190

кВт

Диапазон регулирования производительности

45-100

%

Площадь орошения

1,89

м2

Количество форсунок

6

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

800

мм

Частота вращения колеса вентилятора

1500

об/мин

Установленная мощность электродвигателя

3,0

кВт

Уровень звука на расстоянии 1 м

93

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

435

кг

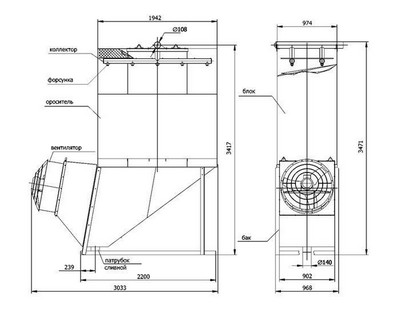

СВГ-К-50

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-50

Количество охлаждаемой воды

50

м3/час

Площадь поверхности оросителя

350

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

300

кВт

Диапазон регулирования производительности

50-100

%

Площадь орошения

1,89

м2

Количество форсунок

10

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

800

мм

Частота вращения колеса вентилятора

1500

об/мин

Установленная мощность электродвигателя

3,0

кВт

Уровень звука на расстоянии 1 м

97

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

520

кг

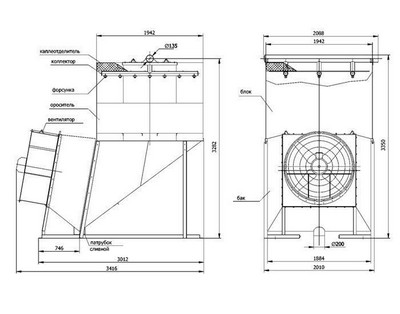

СВГ-К-60М

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-60М

Количество охлаждаемой воды

60

м3/час

Площадь поверхности оросителя

378

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

350

кВт

Диапазон регулирования производительности

50-100

%

Площадь орошения

3,77

м2

Количество форсунок

12

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

1250

мм

Частота вращения колеса вентилятора

750

об/мин

Установленная мощность электродвигателя

4,0

кВт

Уровень звука на расстоянии 1 м

92

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

844

кг

СВГ-К-75

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-75

Количество охлаждаемой воды

75

м3/час

Площадь поверхности оросителя

378

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

450

кВт

Диапазон регулирования производительности

40-100

%

Площадь орошения

3,77

м2

Количество форсунок

12

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

1250

мм

Частота вращения колеса вентилятора

1000

об/мин

Установленная мощность электродвигателя

7,5

кВт

Уровень звука на расстоянии 1 м

105

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

844

кг

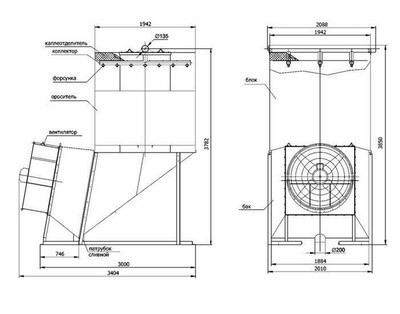

СВГ-К-90М

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-90М

Количество охлаждаемой воды

90

м3/час

Площадь поверхности оросителя

756

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

550

кВт

Диапазон регулирования производительности

55-100

%

Площадь орошения

3,77

м2

Количество форсунок

21

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

1250

мм

Частота вращения колеса вентилятора

750

об/мин

Установленная мощность электродвигателя

4,0

кВт

Уровень звука на расстоянии 1 м

92

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

990

кг

СВГ-К-120

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-120

Количество охлаждаемой воды

120

м3/час

Площадь поверхности оросителя

756

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

700

кВт

Диапазон регулирования производительности

40-100

%

Площадь орошения

3,77

м2

Количество форсунок

21

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

06-300

Диаметр рабочего колеса

1250

мм

Частота вращения колеса вентилятора

1000

об/мин

Установленная мощность электродвигателя

7,5

кВт

Уровень звука на расстоянии 1 м

102

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

990

кг

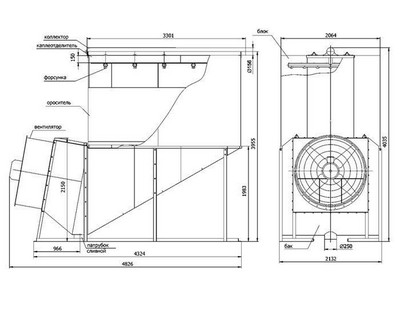

СВГ-К-170

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-170

Количество охлаждаемой воды

170

м3/час

Площадь поверхности оросителя

985

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

1000

кВт

Диапазон регулирования производительности

50-100

%

Площадь орошения

6,5

м2

Количество форсунок

35

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

12-284

Диаметр рабочего колеса

1400

мм

Частота вращения колеса вентилятора

1000

об/мин

Установленная мощность электродвигателя

11,0

кВт

Уровень звука на расстоянии 1 м

96

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

1750

кг

СВГ-К-280

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-280

Количество охлаждаемой воды

280

м3/час

Площадь поверхности оросителя

1869

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

1620

кВт

Диапазон регулирования производительности

40-100

%

Площадь орошения

10

м2

Количество форсунок

48

шт.

Количество вентиляторов

1

шт.

Тип вентилятора

13-284

Диаметр рабочего колеса

1600

мм

Частота вращения колеса вентилятора

1000

об/мин

Установленная мощность электродвигателя

15,0

кВт

Уровень звука на расстоянии 1 м

110

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

2230

кг

СВГ-К-400

ЭКОТЭП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАДИРНИ СВГ-К-400

Количество охлаждаемой воды

400

м3/час

Площадь поверхности оросителя

м2

Расчетный тепловой поток при разности температур по воде Δt=5оС

2325

кВт

Диапазон регулирования производительности

50-100

%

Площадь орошения

м2

Количество форсунок

шт.

Количество вентиляторов

шт.

Тип вентилятора

Диаметр рабочего колеса

2000

мм

Частота вращения колеса вентилятора

750

об/мин

Установленная мощность электродвигателя

22,0

кВт

Уровень звука на расстоянии 1 м

дБл

Напряжение/частота сети

380/50

В/Гц

Масса

3240

кг

ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ ГРАДИРЕН

ОРОСИТЕЛИ

Оросительные устройства из гофрированных листов ПВХ:

  • удобны в транспортировке

в разобранном виде в 1 м3 транспортного объема помещается 28,5 м2 оросительного устройства ОДГ 60/40 (высота 0,7 м), т.е. для перевозки 1000 м3 оросителя необходимо 47,5 м3 транспортного объема

  • легко собираются в блоки и монтируются

собираются в блоки и монтируются непосредственно на объекте без использования специальных приспособлений (стяжки и заглушки для сборки в блоки входят в комплект поставки, скорость сборки 70-100 блоков в смену одним рабочим)

  • пожаробезопасны

плёнка ПВХ прошла всесторонние исследования по параметрам воспламеняемости и горючести, по результатам которых получено от Управления Государственной противопожарной службы согласование на использование в градирнях

  • экологически безопасны

полностью удовлетворяют экологическим требованиям, безвреден для здоровья человека, имеется гигиенический сертификат.

  • морозостойки

рецептура пленки ПВХ отработана с учетом требований морозостойкости, испытана до температур -50 оС

  • обладают высокой стойкостью к механическому воздействию

изделия из плёнки жесткого ПВХ отличаются повышенной стойкостью к истиранию и внешнему механическому воздействию

  • обладают высокой химической стойкостью

плёнка ПВХ имеет превосходную химическую стойкость к большинству оксидов, щелочей, алифатических углеводородов и солей, не растворяется в бензине и керосине, стойкая к действию кислот

  • не подвержены биологическому разрушению

плёнка из жёсткого ПВХ не подвержена разрушению различного рода микроорганизмами

  • устойчивы к воздействию ультрафиолетового излучения.

специальные добавки, используемые при изготовлении плёнки ПВХ, позволяют противостоять разрушительному воздействию ультрафиолетового излучения

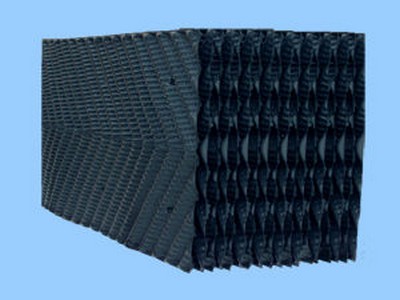

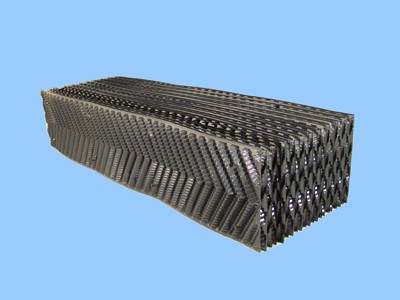

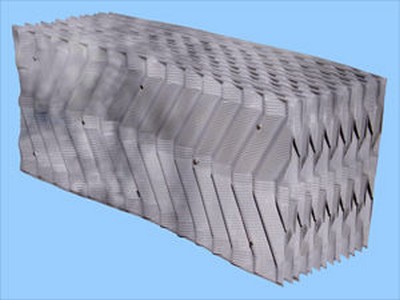

ОДГ-60/40 (ТУ 2291-002-31098323-2001)

ЭКОТЭП

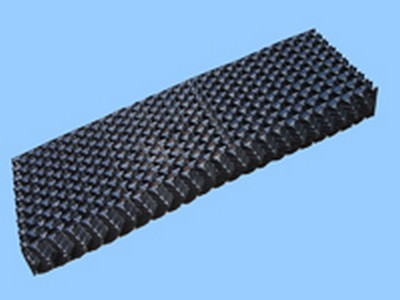

ОДГ-45/30 (ТУ 2291-002-31098323-2001)

ЭКОТЭП

ОДГ-60/25/0.5 (ТУ 2291-002-31098323-2001)

ЭКОТЭП

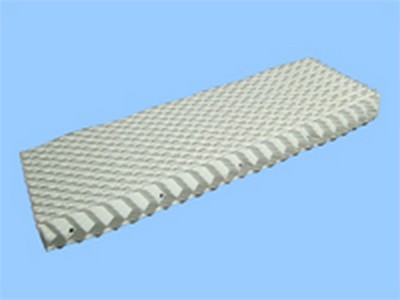

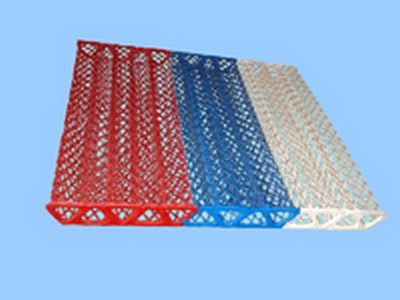

ВСС-55 (ТУ 2291-005-31098323-2005)

ЭКОТЭП

· длина блока - 630 мм;

· ширина блока - 650 мм;

· высота блока - 55 мм.

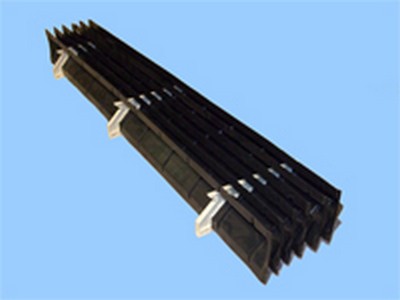

ВОДОУЛОВИТЕЛЬ

ТУ 2291-006-31098323-2006

ЭКОТЭП

Рекомендуется для применения в вентиляторных и башенных градирнях

ТУ 2291-006-31098323-2006

ЭКОТЭП

Рекомендуется для применения в вентиляторных и башенных градирнях

Водоуловитель уголковый

ЭКОТЭП

Данный каплеуловитель рекомендуется для применения в эжекционных и брызгальных градирнях

ФОРСУНКИ, СОПЛА

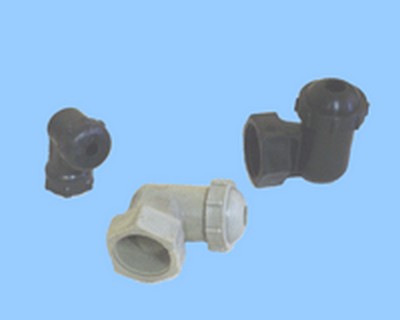

Сопло тангенциальное 20х12; 32х16; 32х22 (типовое)

ЭКОТЭП

Диаметр вых. сечения, мм

Присоед. резьба, мм

Рабочий напор [h], м.вод.ст.

Расходная характеристика, м3

Макс. габариты, мм

Материал

12

G 3/4

2-15

Q=0,9[h]0,5

-

пластм.

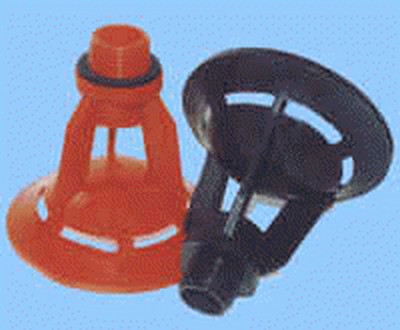

Сопло с чашечным отражателем СР-2М

ЭКОТЭП

Диаметр вых. сечения, мм

Присоед. резьба, мм

Рабочий напор [h], м.вод.ст.

Расходная характеристика, м3/ч

Макс. габариты, мм

Материал

24

M33x3

1,5-4

Q=5,80[h]0,5

136x135

пластм.

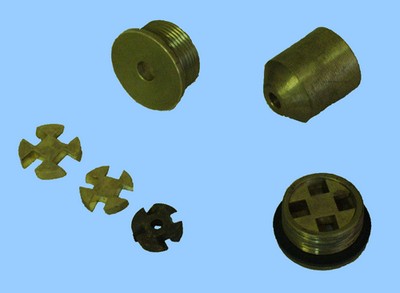

Форсунка эжекционная

ЭКОТЭП

Диаметр вых. сечения, мм

Присоед. резьба, мм

Рабочий напор [h], м.вод.ст.

Расходная характеристика, м3/ч

Макс. габариты, мм

Материал

10

G 1

25-50

Q=1,00[h]0,5

40x40

латунь, бронза

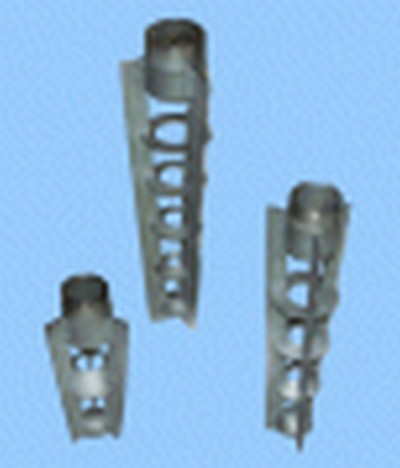

Форсунка ФГ-2М

ЭКОТЭП

Тип форсунки

Диаметр вых. сечения, мм

Присоед. резьба, мм

Рабочий напор [h], м.вод.ст.

Расходная характеристика, м3/ч

Макс. габариты, мм

Материал

Форсунка ФГ-2М/2 2-каскадная

24

G 1

3-20

Q=6,28[h]0,5

125х58

нерж. сталь

Форсунка ФГ-2М/4 4-каскадная

28

G 1

3-20

Q=8,53[h]0,5

200x58

Форсунка ФГ-2М/5 5-каскадная

35

G 11/4

3-20

Q=13,3[h]0,5

250x68

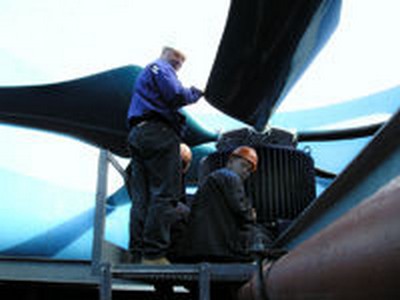

ВЕНТИЛЯТОРЫ

ЭКОТЭП

Вентиляторы, используемые в градирнях ЭКОТЭП, отличаются высокой производительностью и надежностью. Структура вентилятора включает в себя рабочее колесо, электродвигатель и диффузор. Лопасти и диффузор, как правило, производятся из стеклопластика. За счет использования ламинированной стеклоткани, в сочетании с возможностью изменения угла наклона лопастей, достигается повышенная производительность вентилятора.

Правила портала и отказ от ответственности
Информационный специализированный ресурс gradirni.org
Проект B2B-Studio.ru
Перейти к полной версии Перейти к мобильной версии
